Linha de soldagem para eixo de tração traseiro de veículos pesados

Descrição
A linha de soldagem para eixo de tração traseiro de veículos pesados é utilizada na indústria automóvel, especialmente nos pesados. Ela consiste em onze equipamentos: robô de corte plasma para eixo traseiro, máquina de solda circular automática para eixo traseiro e meio dreno de óleo, soldador de montagem para área do meio do eixo traseiro, máquina de corte plasma CNC de precisão para curso do eixo traseiro tipo Pêra e abertura, posicionador e máquina de solda automática para eixo traseiro, máquina de solda para eixo traseiro, máquina de solda para conexões e flanges, equipamento de solda circular para eixo médio e semieixo, máquina de solda para montagem de eixo e acessórios (mola de assento, cremalheira, etc.) e máquina hidráulica de endireitamento para montagem de eixo.

Linha de soldagem para eixo de tração traseiro de veículos pesados
1. Robô de corte plasma para eixo traseiro
1. Corta a casca ao meio.
2. Emprega corte plasma de grande precisão.
3. O módulo robô duplo e estação dupla aumenta a eficiência.
4. Tem estrutura fechada e dispositivo de ar de múltiplos canais de ar.

2. Máquina de solda circular automática para eixo traseiro e meio dreno de óleo
(1) Realiza solda circular CO2 automaticamente.
(2) A peça é fixada e a tocha realiza movimento giratório.
(3) Estruturas de proteção aberta ou fechada são opcionais.
(4) É utilizada uma proteção contra solda a gás.

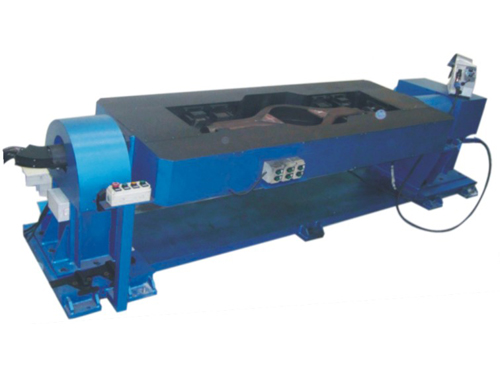

3. Máquina de soldar da área do meio do eixo traseiro
Método 1

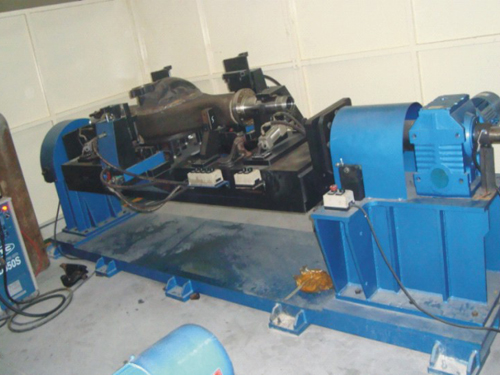

Esta máquina solda a ponto manual utiliza um fixador pneumático especial para fixar e posicionar, e tem uma estrutura giratória eléctrica.
Método 2
Emprega uma máquina de solda a ponto com duplo robô dupla estação de estrutura fechada fixador pneumático especial para fixar e posicionar, e tem uma estrutura giratória eléctrica.

4. Máquina automática de solda costura longitudinal área do meio do eixo traseiro
Método 1

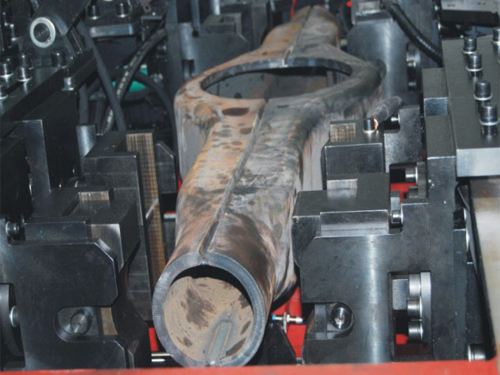

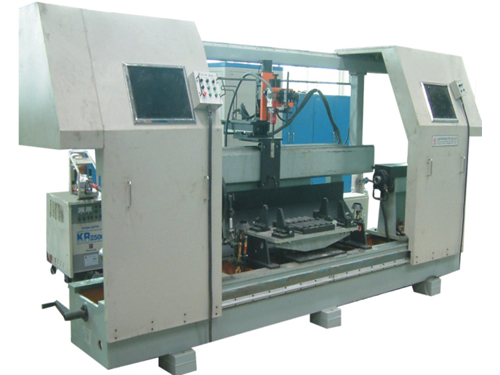

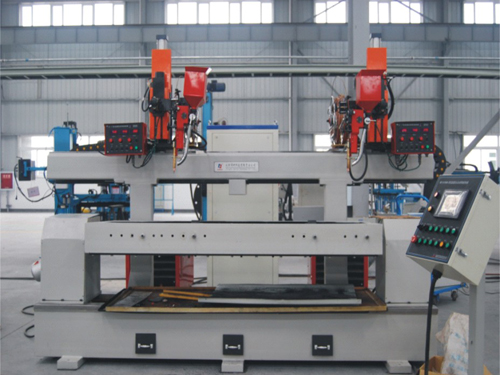

Máquina automática de solda costura longitudinal do meio do eixo traseiro
Tem fixador hidráulico, solda de arco submerso e CNC. Esta máquina de solda pode realizar aquecimento por indução de alta-frequência.

Método 2
Tem fixador pneumático, solda de arco submerso e CNC. O dispositivo de reciclagem de fluxo é opcional.

Método 3

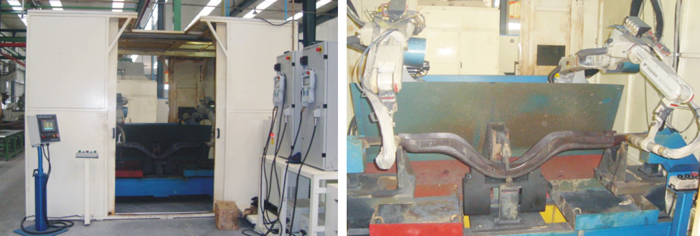

Robô de solda longitudinal MIG duplo arame para área do meio do eixo traseiro
Utiliza solda por robô, duplo arame MIG, layout de dupla estação, estrutura fechada e fixador pneumático especial.

Método 4
Máquina de solda longitudinal CO2 / MAG
Utiliza módulo especial de solda MAG com peça de trabalho fixa.

Duplo robô dupla estação de solda longitudinal MAG para eixo

Máquina especial de solda longitudinal MAG para eixo para eixo

5. Máquina de corte plasma CNC de precisão para curso do eixo traseiro tipo Pêra e abertura

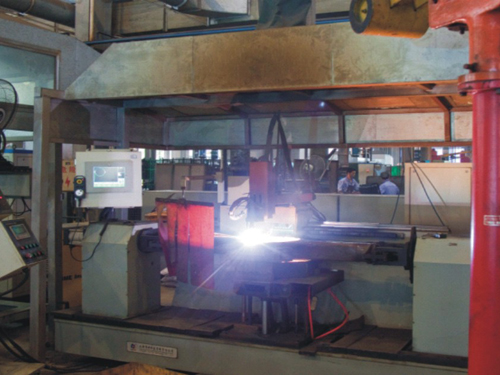

Utiliza fixador e corte plasma de precisão com estrutura de 3 lados cercados. As peças de trabalho giram automaticamente enquanto a tocha trabalha.

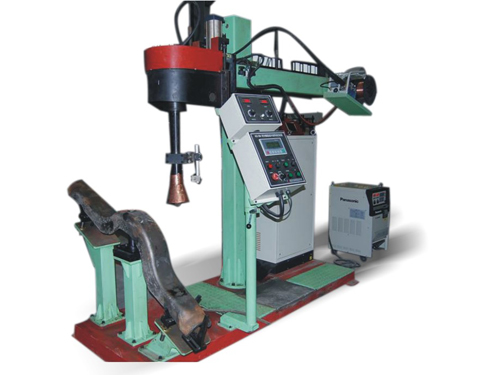

6.Posicionador e máquina de solda automática para eixo traseiro
Método 1
Máquina de solda automática para reforço do anel do eixo traseiro (Módulo de controlo normal\ Módulo de controlo CNC)

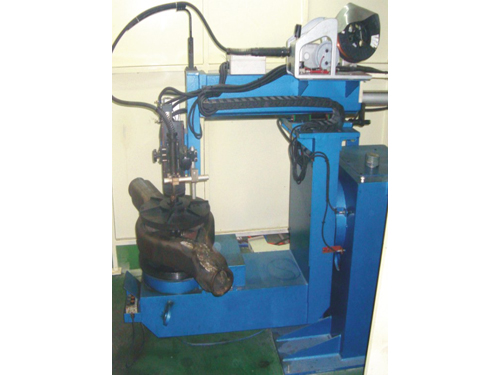

Máquina de solda automática circular CNC para reforço do anel do eixo traseiro (estrutura vertical)

Módulo Máquina de solda automática circular CNC para reforço do anel do eixo traseiro

Módulo especial Máquina de solda automática circular CNC (Módulo Horizontal)

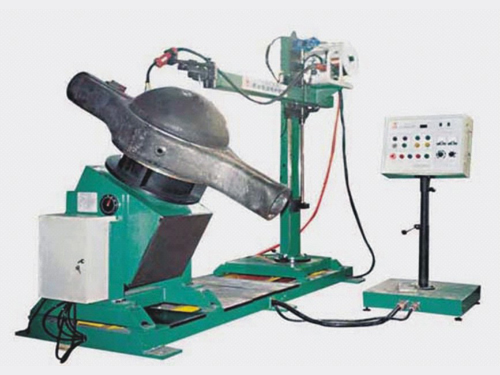

Posicionador de montagem para reforço do anel do eixo traseiro

Método 2
Máquina de solda automática para reforço da área do meio do eixo traseiro
Utiliza mecanismo de centramento, módulo pneumático e soldagem a todo o comprimento.

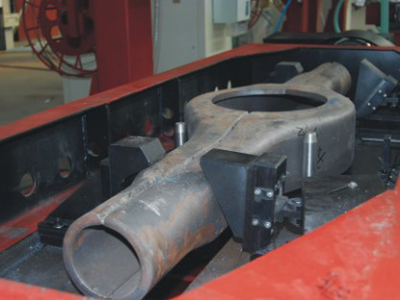

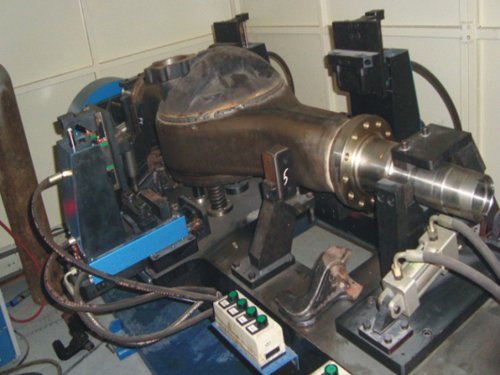

Diagrama do fixador

Método 3

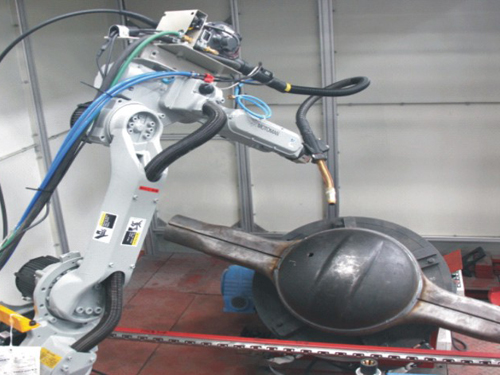

Robô de solda dupla estação reforço de anel para área do meio do eixo traseiro
Utiliza robô único, dupla estação, estrutura fechada, centrador pneumático, solda a todo o comprimento e dispositivo de rastreio automático. O fixador fixa a peça de trabalho.

7. Máquina de solda para eixo traseiro
Método 1
Máquina de solda para eixo traseiro e Máquina de solda circular para reforço do anel

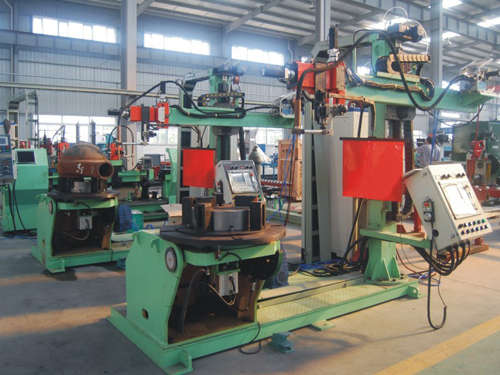

Módulo Máquina de solda automática circular para reforço do anel do eixo traseiro

Posicionador de montagem de cobertura do eixo traseiro

Módulo especial solda circular CNC de cobertura do eixo traseiro (Vertical Módulo)

Módulo especial solda circular CNC de cobertura do eixo traseiro (tipo Horizontal)

Método 2

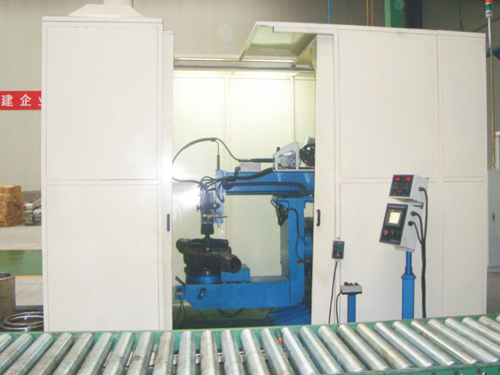

Robô dupla estação de solda para Cobertura do eixo traseiro
Utiliza robô único, dupla estação, estrutura fechada, centrador pneumático, solda a todo o comprimento e dispositivo de rastreio automático. O fixador fixa a peça de trabalho.

Método 3

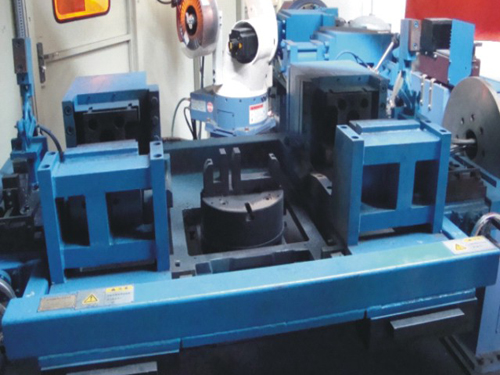

Robô dupla estação de solda para anel interno da cobertura do eixo traseiro
Utiliza robô único, dupla estação de estrutura fechada, tocha especial, centrador pneumático e solda a todo o comprimento.

8. Máquina de solda para conexões e flanges de para eixo médio e tubo do semieixo
Método 1
Máquina de solda para eixo traseiro e Máquina de solda para reforço do anel

Módulo prensa hidráulica de conexões

Módulo prensa pneumática de conexões

9.Equipamento de solda circular para eixo médio e tubo do semieixo
Method One
Método 1

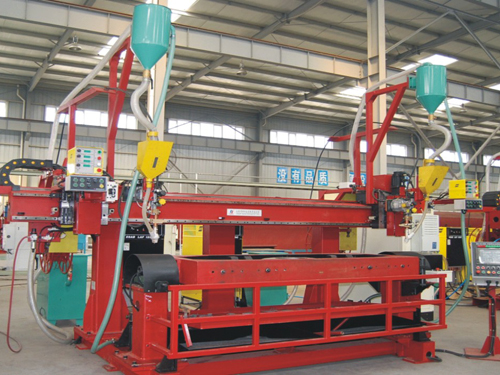

Realiza pré aquecimento a chama e solda com 2 tochas para multi-camadas multicanais. Tem módulo de solda horizontal.

Método 2

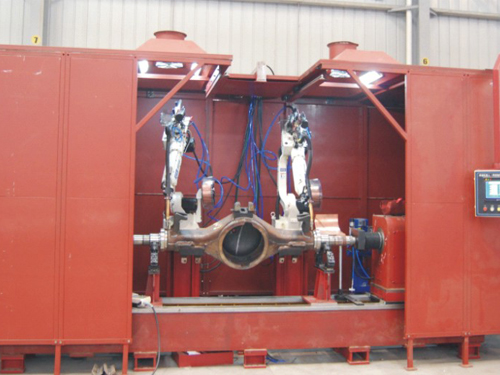

Robô duplo de solda circular para eixo do meio e semieixo utiliza robô de solda, duas tochas para multi-camadas e soldagem multicanal.
⑴ Robô duplo de solda estação única
⑵ Solda de costura para cabeçote, Solda automática para chapa da flange
⑶ Peça de trabalho rotativa e ligação robótica, Rastreador de costura de solda
⑷ Estrutura fechada, Boa ventilação

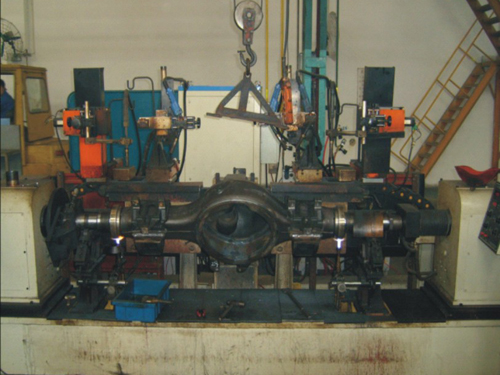

Método 3: Máquina de soldar especial circular 4 tochas para Eixo do meio e Chapa flange
Método 4: Máquina de soldar especial circular 6 tochas para Eixo do meio, Eixo e Chapa flange

10. Máquina de solda para montagem de eixo e acessórios (Mola de assento, cremalheira, etc.)
Utiliza estrutura elétrica rotativa, fixador hidráulico.
Robô de dupla estação de solda para eixo e mola de assento utiliza fixador hidráulico, módulo elétrico giratório e eixo externo.

Robô de dupla estação de solda para acessórios de eixos (Módulo dupla estação de layout afunilado)

Robô de dupla estação de solda para acessórios de eixos (Módulo dupla estação de layout em H)

11. Máquina hidráulica de endireitamento para montagem de eixo
Esta máquina de endireitamento inclui dois módulos:
(1) Linha hidráulica pórtico de transmissão

(2) Coluna hidráulica

A TallKee Technology é um fabricante profissional e fornecedor de linha de soldagem para eixo de tração traseiro de veículos pesados na China. Estamos empenhados na produção de máquina de solda costura, máquina de solda para costura circular tipo horizontal, manipuladores de solda automáticos, robô de solda e várias máquinas de solda especiais, na pesquisa, desenvolvimento e serviços técnicos. Para informações mais detalhadas sobre a nossa linha de soldagem para eixo de tração traseiro de veículos pesados, não deixe de visitar o nosso website ou de nos contactar directamente.
