Линейный Осциллятор HBQ-60-Ⅱ

Описание
Данный вид вспомогательного сварочного оборудования предназначен для направления сварочной горелки вправо или влево ото шва, для максимизации эффективности сварки. Линейный осциллятор HBQ-60-Ⅱ обеспечивает максимальную ширину шва, улучшает внешний вид шва и максимизирует эффективность всего процесса сварки. Данное оборудование подходит для работы с горелками дуговой сварки в среде защитного газа и сварки порошковыми проволоками. Осциллятор имеет источник питания, горелку, держатель горелки в качестве опциональных деталей. Около 16 показателей осциллятора выводятся на панель управления. Линейный осциллятор HBQ-60-Ⅱ имеет внутреннюю систему контроля и систему дистанционного управления. Такие операции как: разворот, перемещение горелки вправо/влево, скорость электрода, длина хода электрода, время работы и др., - могут быть заданы при помощи контрольной панели.

Основная Конструкция и Функции

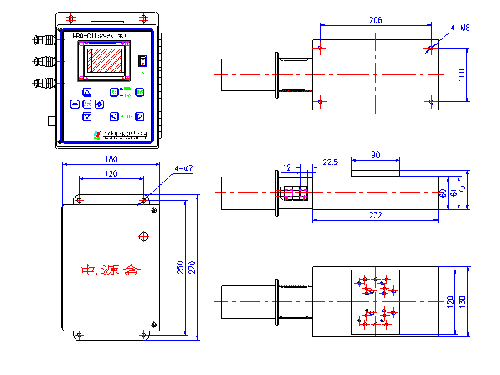

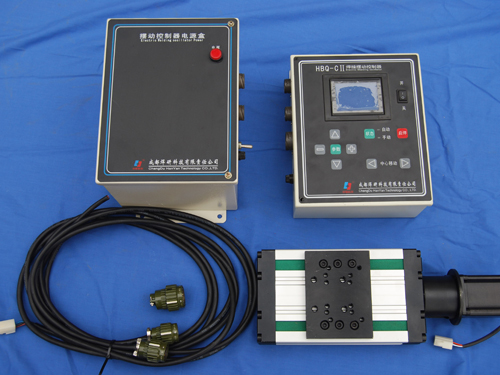

Система линейного осциллятора состоит из осциллятора и контроллера (см. изображение 2).
1. Осциллятор состоит из трехфазового пошагового двигателя и подвижной пластины. Подвижная пластина имеет роликовые направляющие и шаровую трансмиссию, что обеспечивает стабильное перемещение электрода, быстрый ответ системы осциллятора и долгий срок службы. Контроллер имеет микросистему управления. ЖКЛ дисплей отображает все рабочие параметры. Мощность и скорость процесса обеспечивается за счет контроллера шагового двигателя.
2. Опциональная конструкция
Линейный осциллятор HBQ-60-Ⅱ имеет зажимный блок QB-004. Источник питания осциллятора QB-004 - DC28-36V. Если энергия подается под напряжением в 220 В при постоянном токе, то необходимо установить трансформатор (AC220V →DC28-36V).

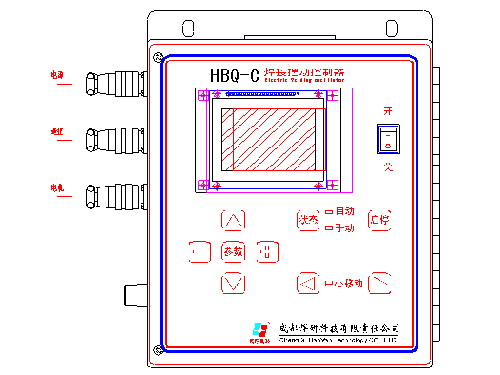

3. Операционная панель представлена на изображении 3.
Значок “+”\ “-” служит для регулировки показателей осциллятора.
Сигнал “↑” \“↓” служит для смены параметров и их групп.
“→”\ “←” служит для контроля централизации.
Опциональна автоматическая система настройки.
Линейный осциллятор имеет ручную функцию запуска и остановки.
Кнопка отключения питания также установлена на панели.

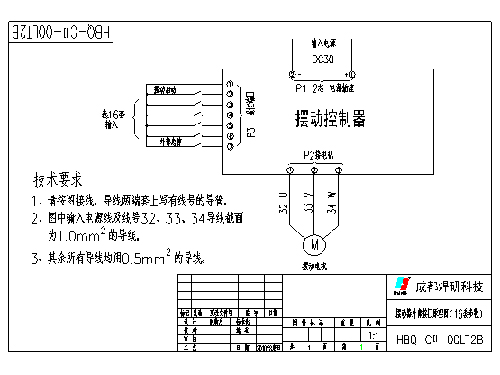

4. Основные инструкции указаны на изображении 4.
Осциллятор имеет три порта соединения. Описание идет сверху вниз.
А. Порт 2 служит для кабеля источника питания 30-36V DC. Кнопка ① обозначает «+», а кнопка ② – «-«. Порт 19 служит для контрольного оборудования и может доставлять сигналы из вне.
Б. Для запуска осциллятора следует задать комбинацию цифр. Задача происходит в бинарном коде.
С. Порт 10 служит для присоединения двигателя и присоединения другого оборудования.
Примечание: Осциллятор на рисунке 4 может иметь релейно-контактный распределитель и триоды С иЕ.
Для специализированного соединения, обратитесь к диаграмме управления.
5. Режим управления
Соедините осциллятор, контроллер и другое оборудование как указано на изображении 2.
(1) Откройте крышку клавиши питания на панели управления.
(2) Нажмите кнопку «Center Shift» и установите центральное положение для ручного управления.
(3) Нажмите кнопку «Старт» и выберите режим.
(4) Нажмите клавишу “△” и задайте номер.
(5) Нажмите клавишу «Параметры» и отберите параметры.
(6) Нажмите “△” и модифицируете список параметров при помощи курсора.
(7) Нажмите «+» или «-» для выбора.
(8) Нажмите «Параметры» для подтверждения команды.
(9) Если линейный осциллятор находится в ручном режиму управления, используйте клавишу “ON & OFF” для управления. При автоматическом режиме, работа осциллятора будет контролироваться компьютерной системой.

Основные Параметры и Спецификации

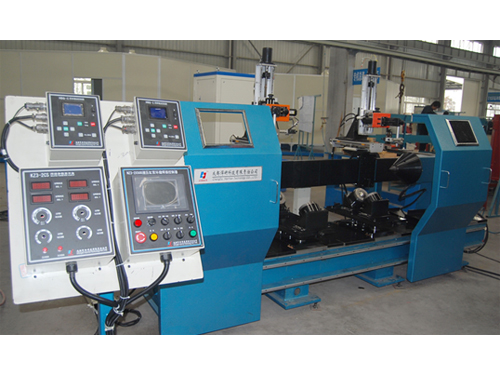

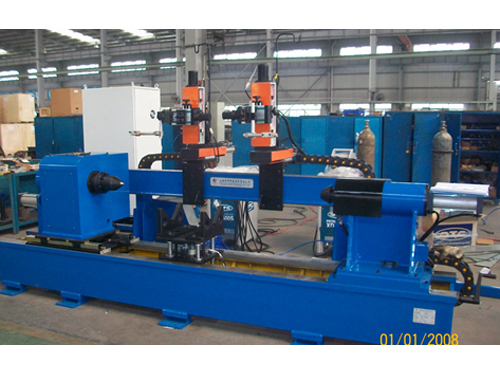

Описание Оборудования

TallKee Technology является профессиональным производителем и поставщиком вспомогательного сварочного оборудования. Наши сварочные осцилляторы применяются в различных индустриях: космическом строительстве, машиностроении, автомобилестроении, металлургии, кораблестроении и др. Мы занимаемся разработкой, производством, распространением и обслуживанием нашего сварочного оборудования.
