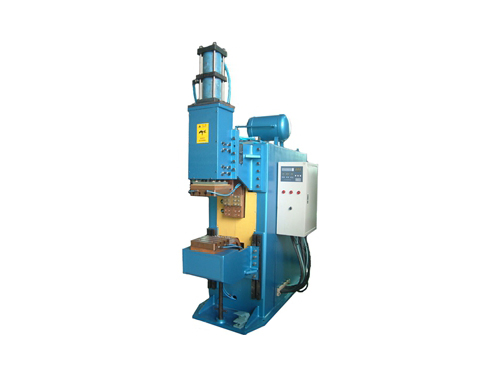

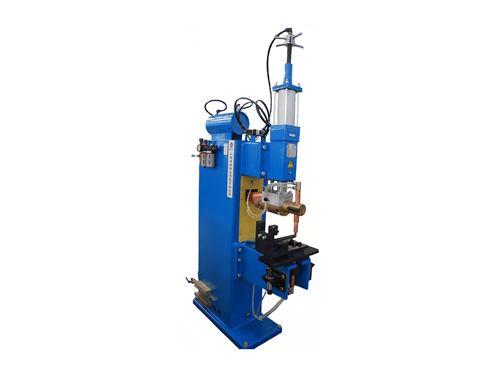

آلة اللحام النقطي DC

الوصف
سلسلة DZ, TZ من آلة اللحام النقطي DC (آلة لحام البقعة بالمقاومة DC) تستخدم محول تنظيم تيار اللحام. هذا المحول يعتمد موحد اتجاه سليكوني ذو قدرة عالية (صمام ثنائي, دايود, diode) لانجاز عملية التقويم و تحويل التيار من AC (تيار متردد) الي DC (تيار مباشر) لتلحيم قطع العمل. يتم استخدام الهواء المضغوط لتحريك و ضغط الالكترود. عملية التلحيم تتم كليا تحت سيطرة نظام التحكم من سلسلة KD او KD3.

الملامح
1. الالكترود العلوي يتحرك بطريقة عمودية, بالتالي فان آلة اللحام النقطي DC تمتاز بوظيفة تنظيم موضع مستقرة.
2. تمتاز بضغط تلحيم ثابت و مستقر,دقة تحكم عالية و عامل قدرة عالي, استهلاك طاقة منخفض و جودة مستقرة.
3. العملية متحكم فيها بواسطة مفتاح متدرج لة كفاءة انتاج عالية و جهد قليل.

الاستخدامات
بالاضافة للصلب منخفض الكربون, الفولاذ المطلي او المصفح, الفولاذ المقاوم للصدا, السبيكة المقاومة للحرارة, النحاس, الالمونيوم و السبائك, فان سلسلة DZ, TZ من آلة اللحام النقطي DC قادرة كذلك علي تلحيم المعادن النادرة مثل التيتانيوم, النيوبيوم ,الباريوم ,الزركونيوم و الواح الفولاذ متعددة الطبقات. بالاضافة لذلك, فان آلة لحام البقعة و الاسقاط DC تستخدم علي نطاق واسع في العديد من الصناعات مثل السيارات, voyage,الفضاء, الطاقة الذرية و قطاع الصناعات اللاسلكية,الخ.

التصنيف
يمكن تصنيف آلة اللحام النقطي DC الي الانواع التالية
1. آلة لحام البقعة و الاسقاط DC مع مقوم ثانوي احادي الطور.
2. آلة اللحام النقطي DC مع مقوم ثانوي ثلاثي الاطوار

المعاملات
1. آلة لحام البقعة و (الاسقاط) DC مع مقوم ثانوي احادي الطور

النوع	DZ-25	D (T) Z-40	D (T) Z -63	D (T) Z-100	D (T) Z-160	D (T) Z-200
معدل القدرة (KVA)	25	40	63	100	160	200
معدل الفولتية الاساسية (فولت)	380	380	380	380	380	380
فولتية الدائرة المفتوحة الثانوية (فولت)	2.7 -4.7	5.0 - 6.6	5.75 - 7.3	4.12 - 8.26	4.5 - 9.04	7.6 - 10
معدل التردد (هيرتز)	50	50	50	50	50	50
اقصي تيار للدائرة القصيرة (كيلو امبير)	13	15	19	32	35	40
سمك اللحام (مم)	الفولاذ  2.5 + 2.5 الالمونيوم 0.6 + 0.6	الفولاذ  3 + 3 الالمونيوم 0.8 + 0.8	الفولاذ  4 + 4 الالمونيوم  2 + 2	الفولاذ  4.5 + 4.5 الالمونيوم  2 + 2	الالمونيوم  3 + 3	الالمونيوم 3.5 + 3.5
معدل دورة التشغيل او الخدمة (%)	50	50	50	50	50	50
طول امتداد الذراع (مم)	400	400	400	480	480	480
الانتاجية (طن/ دقيقة)	68	68	60	50	50	50
اقصي ضغط للالكترود (كيلو نيوتن)	6	7.3	7.3	7.3	14	16
طول حركة الالكترود (مم)	85	85	85	85	100	100
استهلاك ماء التبريد (لتر/ ساعة)	560	560	840	840	1500	2400
الوزن (كجم)	350	380	650	750	800	900

2. آلة لحام البقعة و (الاسقاط) DC مع مقوم ثانوي ثلاثي الاطوار

النوع	TZ-3 × 40	TZ-3 × 63	TZ-3 × 80	TZ-3 × 100	TZ-3 × 160	TZ-3 × 200
معدل القدرة (KVA)	3 × 40	3 × 63	3 × 80	3 × 100	3 × 160	3 × 200
معدل الفولتية الاساسية (فولت)	380	380	380	380	380	380
معدل التردد (هيرتز)	50	50	50	50	50	50
اقصي تيار للدائرة القصيرة (كيلو امبير)	29	51	60	69	81	100
سمك اللحام (مم)	الفولاذ  5 + 5 الالمونيوم 2 + 2	الفولاذ  6 + 6 الالمونيوم 3 + 3	الفولاذ 8 + 8 الالمونيوم 4 + 4
معدل دورة التشغيل او الخدمة (%)	50	50	50	50	50	50
طول امتداد الذراع (مم)	450	450	450	450	450	450
الانتاجية (طن/ دقيقة)	30	30	20	20	50	20
اقصي ضغط للالكترود (كيلو نيوتن)	12.5	12.5	14	28	28	30
طول حركة الالكترود (مم)	20	20	100	105	105	120
استهلاك ماء التبريد (لتر/ ساعة)	2200	2200	2300	3500	3500	4000
الوزن (كجم)	1100	1100	2500	2700	3100	3500

شركة (شنغدو هانيان) Shanghai TallKee التكنولوجية المحدودة, مورد متخصص في آلة اللحام النقطي DC بالصين ,تقوم بانتاج وتصنيع آلة لحام البقعة و الاسقاط DC, خط انتاج التلحيم الاتوماتيكي, ماكينة اللحام الدائري, ذراع مناور اللحام الاتوماتيكي, انظمة روبوتات اللحام وماكينات اللحام الخاصة المختلفة. عملنا يتراوح من الابحاث و التطوير الي الانتاج و الخدمات الفنية. للمزيد من المعلومات عن آلة اللحام النقطي DC او آلة لحام البقعة و الاسقاط DC, يرجي زيارة موقعنا الالكتروني او الاتصال بنا مباشرة.
