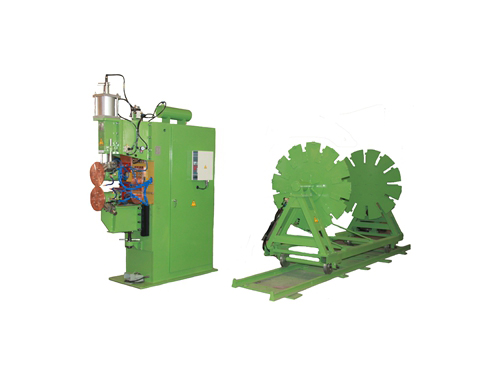

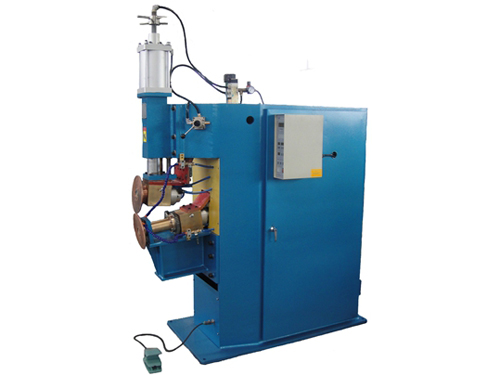

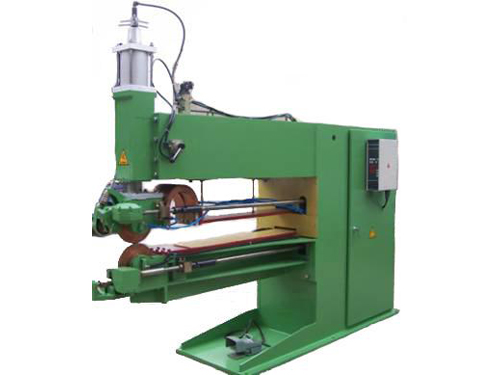

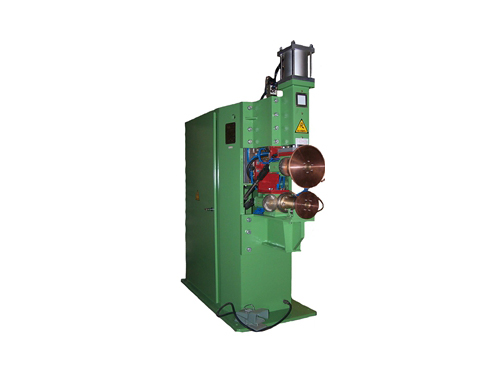

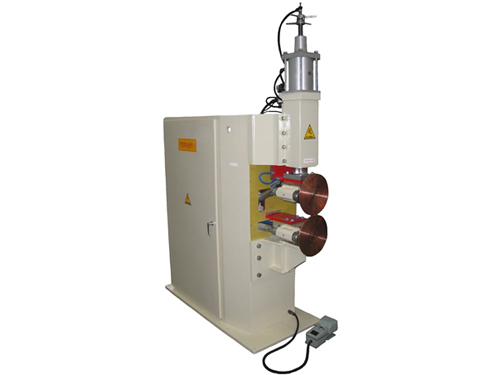

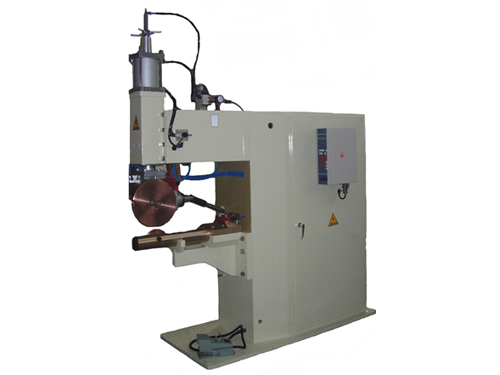

آلة لحام التماس

الوصف
آلة لحام التماس و التي تعرف ايضا بماكينة اللحام الدرزي او الخطي هي جهاز لحام للمواد المعدنية و يمكنة عمل توصيل دائم. اثناء التلحيم يتم ضغط قطعة العمل بين قطبين (في شكل قرص) يدوران لتمرير قطعة العمل بينهم. مرور التيار من خلال الاقطاب الي قطعة العمل يعمل علي تسخينها وتكوين نقطة لحام و مع استمرار دوران الاقطاب يكون اللحام الناتج خطي او درزي مستمر.

الوظائف و المكونات
تتكون آلة لحام التماس بشكل عام من الهيكل او الاطار, جهاز ضغط, اقطاب قرصية الشكل (الكترود), سكين تسوية, مصدر قدرة, الية لتنظيم السرعة و جهاز تحكم.
جهاز الضغط يستخدم لنقل الضغط , ضبط الضغط بين الاقطاب بالتساوي وتقليل تاكل الالكترود.
الاقطاب القرصية تعتمد وسيلة تبريد داخلي و خارجي بالمياة , فرجون اوفرشاة توصيل من الفضة و التي تمتاز بتوصيلية جيدة و وظيفة تعويض ذاتي.
سكين التسوية تضمن شكل جيد للاقطاب القرصية.
يمكن تقسيم قدرة اللحام الي نوع AC (بتيار متردد) و نوع DC (بتيار ثابت) مع مقوم ثانوي ويتم الاختيار بينهم وفقا لمتطلبات قطع العمل و عملية التلحيم المطلوبة

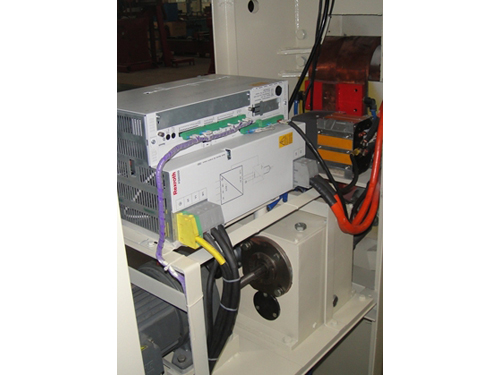

الية تنظيم السرعة تعتمد علي تحكم بالتردد و مخفض ترسي.
نظام التحكم يسيطر علي كامل عملية التلحيم.

التصنيف
هنالك نوعين من آلة لحام التماس نوع AC (بتيار متردد) و نوع DC (بتيار ثابت) مع مقوم ثانوي لماكينة اللحام الدرزي او الخطي. النوع AC يستخدم لتلحيم الصلب منخفض المحتوي الكربوني غير المطلي: و النوع DC يستخدم لتلحيم الفولاذ المقاوم للصدا, الالمونيوم,السبائك, الفولاذي المطلي او المصفح و غير ذلك. النوع العادي من الة اللحام تحقق تلحيم درزي افقي و تلحيم درزي طولي. بالاضافة لذلك, يمكن تعديل ماكينة اللحام وفقا لمتطلبات العملاء.

الاستخدامات
آلة لحام التماس (ماكينة اللحام الدرزي او الخطي) تستخدم علي نطاق واسع لتلحيم الحاويات, قطع العمل الاسطوانية مثل خزان وقود السيارات, كاتم صوت العادم و غير ذلك.

المعاملات
1. معاملات آلة لحام التماس AC

النوع	FN-25H(Z)	FN-63H	FN-100H (Z)	FN-160H (Z)	FN-200H (Z)	FN-400Z
معدل القدرة (KVA)	25	25	100	160	200	400
معدل الفولتية الاساسية (فولت)	380	380	380	380	380	380
معدل التردد (هيرتز)	50	50	50	50	50	50
فولتية الدائرة المفتوحة الثانوية (فولت)	2.72 to 4.87	2.72 to 4.72	5.94 to 7.6	5.94 to 9.04	9.04 to 10	9.05 to 13.57
معدل دورة التشغيل او الخدمة (%)	50	50	50	50	50	50
سمك اللحام (مم)	0.8 + 0.8	1 + 1	1.2 + 1.2	1.8 + 1.8	2 + 2	3 + 3
طول امتداد الذراع (مم)	250 (380)	380	600 (1000)	600 (1000)	600 (1000)	1350
اقصي ضغط للالكترود (كيلو نيوتن)	2.5	2.5	7	8	10	12.6
طول حركة الالكترود (مم)	60	60	100	130	105	105
استهلاك ماء التبريد (لتر/ساعة)	850	850	1200	1500	2050	2440
الوزن (كجم)	650	650	1100	1350	1600	2100

2. معاملات آلة لحام التماس DC

النوع	FZ-100H (Z)	FZ-160H	FZ-160Z	FZ-200H	FZ-3 × 100Z	FZ-3 × 200H
معدل القدرة (KVA)	100	160	160	200	3 × 100	3 × 200
معدل الفولتية الاساسية (فولت)	380	380	380	380	3-380	3-380
معدل التردد (هيرتز)	50	50	50	50	50	50
فولتية الدائرة المفتوحة الثانوية (فولت)	3.52-7.04	4.52-9.05	4.52-9.05	10.6-12.67	7.33-8.64	8.8-10.4
معدل دورة التشغيل او الخدمة (%)	50	50	50	50	50	20
سمك اللحام (مم)	فولاذ  1.5 + 1.5	فولاذ   2 + 2	فولاذ  2 + 2	فولاذ  2.5 + 2.5	المونيوم 2.5 + 2.5	المونيوم 5 + 5
طول امتداد الذراع (مم)	600(1000)	600	1000	500	1350	800
اقصي ضغط للالكترود (كيلو نيوتن)	8	14	14	8.5	7.3	14
طول حركة الالكترود (مم)	100	100	100	105	105
استهلاك ماء التبريد (لتر/ساعة)	1440	1800	1800	2460	4320
الوزن (كجم)	1200	1410	1410	1500	2500

3. معاملات آلة لحام التماس MF

النوع	FTB-90H(Z)	FTB-130H	FTB-160H	FTB-200H
معدل القدرة (KVA)	90	130	160	200
معدل الفولتية الاساسية (فولت)	380	380	380	380
معدل التردد (هيرتز)	50	50	50	50
فولتية الدائرة المفتوحة الثانوية (فولت)	3.52 to 7.04	4.52 to 9.05	4.52 to 9.05	10.6 to 12.67
معدل دورة التشغيل او الخدمة (%)	50	20	50	20
سمك اللحام (مم)	فولاذ  1.5 + 1.5	فولاذ  2 + 2	فولاذ  2 + 2	فولاذ  2.5 + 2.5
طول امتداد الذراع (مم)	600(1000)	600	1000	500
اقصي ضغط للالكترود (كيلو نيوتن)	8	14	14	8.5
طول حركة الالكترود (مم)	100	100	100	105
استهلاك ماء التبريد (لتر/ساعة)	1440	1800	1800	2460
الوزن (كجم)	1200	1410	1410	1500

شركة (شنغدو هانيان) Shanghai TallKee التكنولوجية المحدودة, مصنع و مصدر متخصص في آلة لحام التماس او ماكينة اللحام الدرزي او الخطي بالصين. نشارك في انتاج و تصنيع آلة لحام المقاومة الكهربائية,لحامة المقاومة, خط انتاج التلحيم الاتوماتيكي, معدات اللحام الدائري, انظمة روبوتات اللحام و مختلف ماكينات اللحام الخاصة, عملنا يتراوح من الابحاث و التطوير الي الانتاج و الخدمات التقنية. للمزيد من المعلومات عن آلة لحام التماس او ماكينة اللحام الدرزي او الخطي هذة يرجي زيارة موقعنا علي الانترنت او الاتصال بنا مباشرة.
