مخرطة اللحام الدقيق HGT-3C

الوصف
جهاز اللحام الدقيق (مخرطة) هو نوع من ماكينات اللحام المنضدية و التي يمكن ان تنجز عمليات اللحام الدرزي الطولي الاتوماتيكية بفعالية. مخرطة اللحام الطولي هذة تتكون اساسا من مضيف اللحام (welding host) و نظام التحكم KZ3-CII. بالاضافة لذلك , يتركب جهاز اللحام الدقيق من وحدات و يمتاز بالبنية المنضدية (desktop structure). مخرطة اللحام الدقيق تستخدم اساسا لعمليات اللحام الدقيقة للاجهزة, الانابيب المموجة او المتعرجة, المكونات الطبية و الالكترونية.

ملامح الاداء
1. مسافة قضيب التوجية, غراب الذيل (tailstock) و المقدمة الدوارة قابلة للضبط.
2. المقدمة الدوارة مقادة بواسطة موتور ترسي بتيار مباشر(DC). بالاضافة لذلك, جهاز اللحام الدقيق مجهز بكاشف لتيار اللحام.
3. حركة مكبس غراب الذيل تعتمد طريقة تغذية يدوية. مسمار المكبس مخصص مع راس متابعة.
4. مخرطة اللحام الطولي مجهزة بالية تنظيم انبوب نفخ اللحام ثلاثية الابعاد لاتمام عملية ضبط موضع اللحام الابتدائي يدويا. بالاضافة لذلك, يتم تركيب الية الرفع الهوائي لانجاز عملية رفع انبوب نفخ اللحام اتوماتيكيا.
5. يتم تثبيت الية حركة انبوب نفخ اللحام في اخر فرشة المخرطة (lathe bed) و تستخدم في حركة مشعل اللحام الدائرية و اللحام الدرزي الطولي.

اسلوب و عملية اللحام
طريقة وضع قطع الشغل:
يتم تثبيت انبوب نفخ اللحام و تدوير قطع الشغل.
عملية اللحام:
يمكن موائمة جهاز اللحام الدقيق مع الة اللحام القوسي بالارغون (في وجود او عدم وجود قضيب لحام ) , ماكينة لحام القوس بالمعدن و الغاز (CO2/MAG/MIG) , مخرطة لحام البلازما و مصادر اللحام الاخري. هذة المعدات مجتمعة مع بعض تكون طقم نظام اللحام الدرزي الدائري و الطولي كذلك.

المعاملات الاساسية الخصة بجهاز اللحام الدقيق HGT-3C

مخرطة اللحام الدرزي الطولي الدقيقة	HGT-3C
مصدر طاقة التحكم	220 فولت 50 هيرتز تيار متردد  احادي الطور
مصدر طاقة اللحام	380 فولت 50 هيرتز تيار متردد  ثلاثي الاطوار
سمك اللحام	وفقا لشكل و عمق شق اللحام
قطر وصلة اللحام	120 مم≤φ≤  10 مم
طول اللحام الفعال	≥ 500 مم
سرعة مقدمة الدوران	1 الي 10 دورة/الدقيقة
قطر دوارن قطعة الشغل	Φ  ≥  350 مم
قطر العمود الرئيسي	Φ  ≥  30 مم
وزن تحميل قطعة الشغل	≥  30 كجم
شوط الرفع الهوائي لمشعل اللحام	100 مم
سرعة مشعل اللحام	180 الي 1800 دورة في الدقيقة
زاوية الانحراف للمقدمة الدوارة	0º, 30 º, 45 º, 60 º, 90 º
مسافة الضبط الدقيق اليدوية لمشعل اللحام	محور X : ± 30 مم محور Y: ± 50 مم محور Z: ± 30 مم
اقصي تيار مسموح للحام	500 امبير

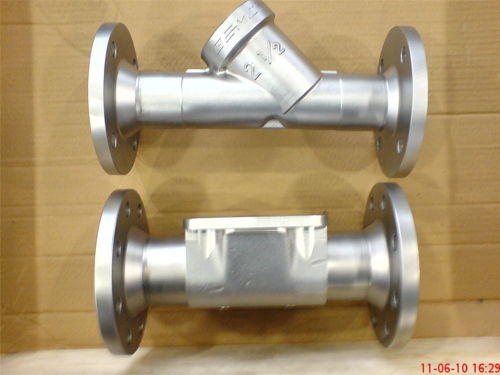

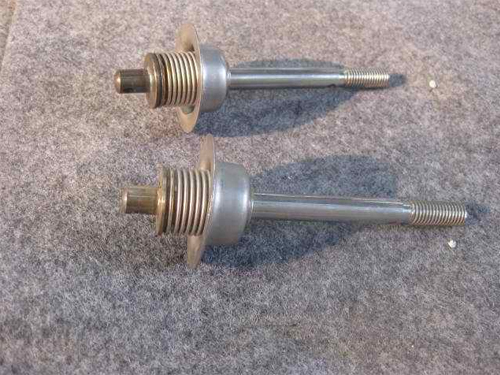

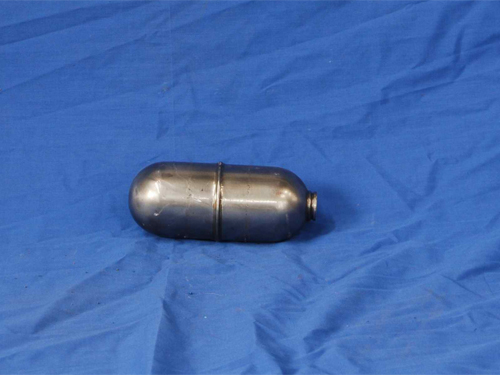

قطع الشغل

شركة (شندو هانيان) Shanghai TallKee التكنولوجية المحدودة , صانع متخصص في جهاز اللحام الدقيق بالصين. نحن مشاركين في تصنيع خطوط انتاج التلحيم الاتوماتيكية, مخرطة اللحام الطولي, ذراع مناور اللحام الاتوماتيكي, انظمة روبوتات اللحام و مختلف انواع ماكينات اللحام الخاصة للبيع, عملنا يتراوح من الابحاث و التطوير الي الانتاج و الخدمات الفنية. للمزيد من المعلومات عن جهاز اللحام الدقيق (مخرطة اللحام الدقيق HGT-3C), يرجي زيارة موقعنا الالكتروني او الاتصال بنا مباشرة.
