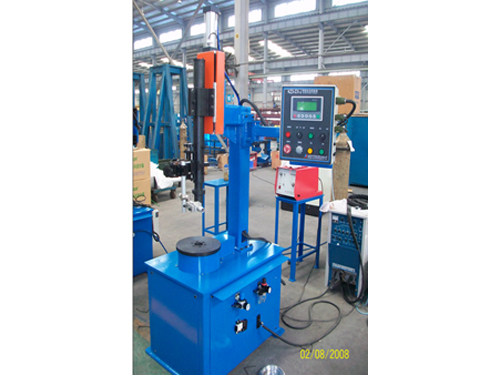

مخرطة لحام خطي عمودية

الوصف
تتكون مخرطة اللحام الخطي العمودية (مخرطة اللحام الدرزي المحيطي العمودية) من المقدمة الدوارة (rotary prow), حامل راسي مستطيل , الية رفع بضغط الهواء لانبوب نفخ اللحام (حملاج لحام), الية تنظيم و تحديد موضع يدوية ثلاثية الابعاد و نظام تحكم. مخرطة اللحام العمودية تمتاز بهيكل من اقسام او وحدات الامر الذي يسهل عملية تجميع الماكينة و تركيبها و يحسن من قابلية الحركة و النقل. عند تجهيزها بمصادر طاقة اللحام المناسبة فانة يمكن استخدام مخرطة اللحام الخطي العمودية لانجاز عمليات لحام محيطي او دائري اتوماتيكية مختلفة, مثل لحام الانابيب الدائري, الألواح و شفة او حافة قطع الشغل,الخ.

التصنيف
يمكن تصنيف آلة اللحام الخطي الدائري العمودية الي مخرطة اللحام العمودية HF-300L و مخرطة اللحام الدائري العمودية من نوع الضغط HF-300LY.

ملامح الاداء
1. القابض او الظرف ذو الثلاثة فكوك اليدوي يستخدم لتثبيت المقدمة الدوارة, الامر الذي يسمح بالاستخدام مع مدي او نطاق كبير من قطع الشغل. بالاضافة لجعل الاستخدام عمومي او عالمي.
2. يمكن للمقدمة الدوارة تغيير زاوية الدوران بطريقة غير متدرجة الي الزوايا التالية º 0, º 30, º 45, º 60 و º 90 .
3. المقدمة الدوارة مقادة بواسطة موتور ترسي بتيار مباشر(DC). و توظف الية ضبط سرعة غير متدرجة و مجهزة بكاشف لتيار اللحام.
4. آلة اللحام الخطي الدائري العمودية مجهزة بالية تنظيم ثلاثية الابعاد لمشعل اللحام من اجل تنظيم و تحديد موضع اللحام الابتدائي يدويا. بالاضافة لذلك, مخرطة اللحام العمودية هذة مجهزة بالية رفع هوائية لرفع و خفض مشعل اللحام.
5. آلة اللحام الخطي الدائري العمودية تعتمد نظام تحكم منطقي قابل للبرمجة (PLC) و واجهة تشغيل مريحة للتدخل البشري في التشغيل. بالتالي فان مخرطة اللحام العمودية تمتاز بدرجة اتمتة (اتوماتيكية) عالية واداء مستقر و اعتمادي.

المعاملات الاساسية

مخرطة اللحام الخطي العمودية	موديل: HF-300L	موديل: HF-300LY
مصدر طاقة التحكم	220 فولت 50 هيرتز تيار متردد  احادي الطور
مصدر طاقة اللحام	380 فولت 50 هيرتز تيار متردد  ثلاثي الاطوار
سمك لحام قطعة الشغل	وفقا لشكل و عمق شق اللحام
قطر لحام قطعة الشغل	200 مم≤φ≤  10 مم	600 ممφ≤
سرعة الدوران	1 الي 10 دورة/الدقيقة	0.6 الي 6 دورة/الدقيقة
قطر الدوارن	Φ  ≥  600 مم
قطر العمود الرئيسي	Φ  ≥  50 مم
وزن تحميل قطعة الشغل	≥  50 كجم	≥  250 كجم
مسار الحركة الهوائية لمشعل اللحام	100 مم	150 مم
ارتفاع صينية المخرطة (افقي)	900 مم	720 مم
زاوية الانحراف للمقدمة الدوارة	0º, 30 º, 45 º, 60 º, 90 º
مسافة الضبط الدقيق اليدوية لمشعل اللحام	محور X : ± 30 مم محور Y: ± 30 مم محور Z: ± 50 مم
اقصي تيار مسموح للحام	500 امبير

اسلوب و عملية اللحام
طريقة وضع قطع الشغل: يتم تثبيت مشعل اللحام و تحريك قطع الشغل.
عملية اللحام: يمكن موائمة آلة اللحام الخطي الدائري العمودية مع ماكينة اللحام القوسي بالارغون (في وجود او عدم وجود قضيب لحام ) , مخرطة لحام القوس بالمعدن و الغاز (CO2/MAG/MIG) , مخرطة لحام البلازما و مصادر اللحام الاخري. هذة المعدات مجتمعة مع بعض تكون طقم نظام اللحام الدرزي الدائري الاتوماتيكي, و يمكن استخدامها في تلحيم الصلب الكربوني والفولاذ المقاوم للصدأ.

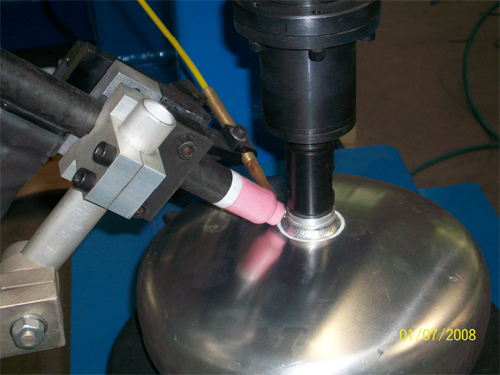

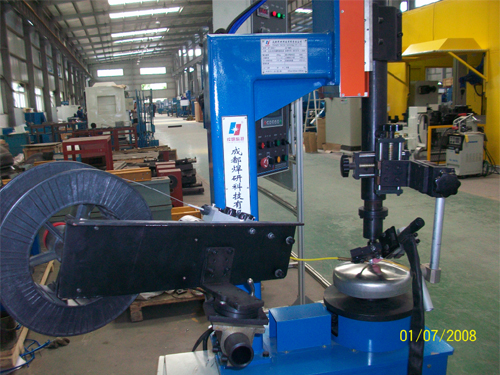

استخدام آلة اللحام الخطي الدائري العمودية

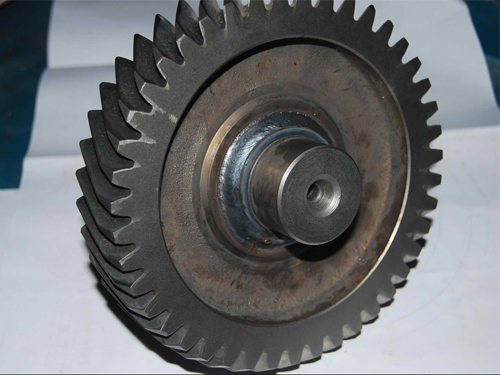

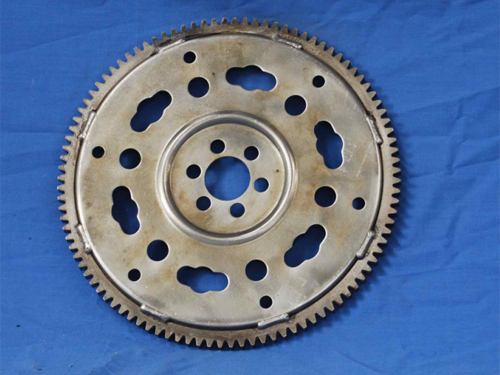

قطع الشغل

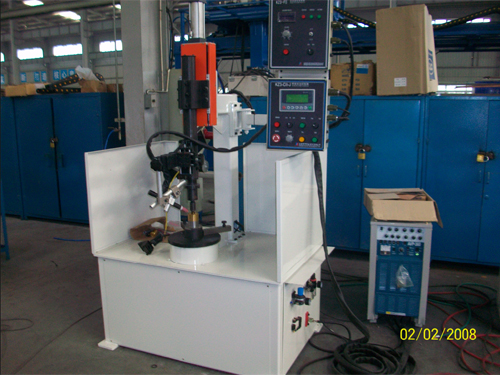

استخدام مخرطة اللحام العمودية

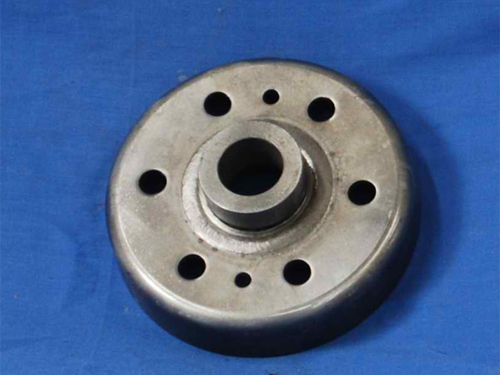

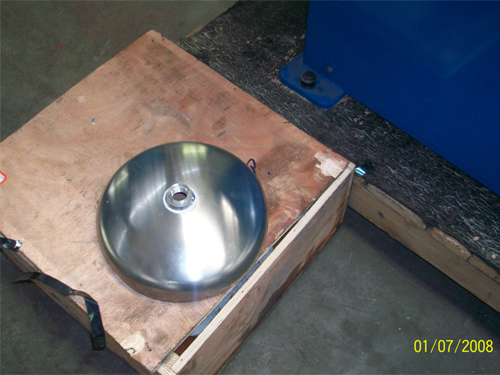

قطع الشغل

شركة (شندو هانيان) Shanghai TallKee التكنولوجية المحدودة , صانع متخصص في مخرطة اللحام الخطي العمودية بالصين. نحن مشاركين في تصنيع خطوط انتاج التلحيم الاتوماتيكية, مخرطة اللحام العمودية, ذراع مناور اللحام الاتوماتيكي, انظمة روبوتات اللحام و مختلف انواع ماكينات اللحام الخاصة, عملنا يتراوح من الابحاث و التطوير الي الانتاج و الخدمات الفنية. للمزيد من المعلومات عن مخرطة اللحام الخطي العمودية (مخرطة اللحام العمودية), يرجي زيارة موقعنا الالكتروني او الاتصال بنا مباشرة.
