Equipo de soldadura por puntos DC
Descripción

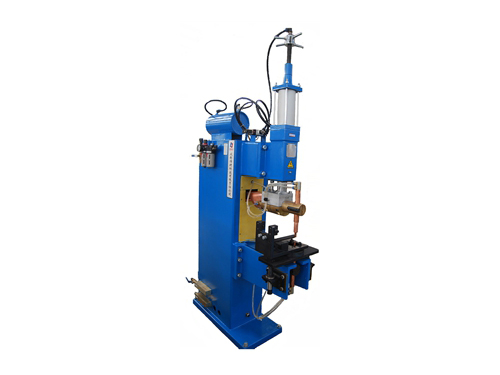

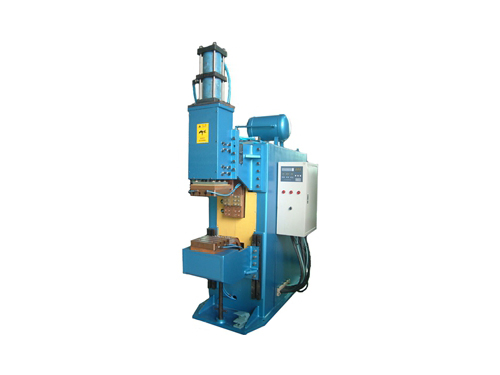

La punteadora de soldadura DC y sus modelos DZ y TZ hacen uso de un transformador de soldadura. Este transformador tiene un diodo de silicona de gran potencia para llevar a cabo la rectificación, cambiando las piezas de trabajo de soldadura AC a DC. El aire comprimido se usa para la presión y el manejo de la soldadura. Todo el proceso de soldadura es manejado con controladores de serie KD y KD3.
Características
1. En el equipo de soldadura por puntos DC, el electrodo superior hace un movimiento perpendicular, así, haciendo que ésta tenga una función de regulación estable.
2. Tiene una presión de soldadura estable, alto control de la precisiín y factor potencia, además de que consume pora energía y tiene una calidad estable.
3. La operación se controla por un interruptor, que hace posible una gran eficiencia en la producción y poca fuerza de trabajo.
Aplicación
Además de acero bajo en carbono, acero recubierto, acero inoxidable, aleación resistente al calor, cobre, aluminio, la punteadora de soldadura DC y sus modelos DZ y TZ es capaz de soldar materiales raros como el titanio, el niobio, barrio o circonio. Este equipo se usa ampliamente en varias industrias, como la automovilística, aeroespacial, atómica, etc.
Classificación
El equipo de soldadura por puntos DC puede ser clasificado en los siguientes tipos:
1. Rectificador secundario monofásico DC de soldadura de proyección por puntos.
2. Rectificador secundario trifásico DC de soldadura de proyección por puntos.
Parámetros
1. Rectificador secundario monofásico DC de soldadura de proyección por puntos.
| Tipo | DZ-25 | D (T) Z-40 | D (T) Z -63 | D (T) Z-100 | D (T) Z-160 | D (T) Z-200 |
| Capacidad nominal (KVA) | 25 | 40 | 63 | 100 | 160 | 200 |
| Tensión primaria nominal (V) | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltaje del cicuito secundario abierto (V) | 2.7-4.7 | 5.0-6.6 | 5.75-7.3 | 4.12-8.26 | 4.5-9.04 | 7.6-10 |
| Frecuencia nominal (Hz) | 50 | 50 | 50 | 50 | 50 | 50 |
| Corriente de cortocircuito Máx. (KA) | 13 | 15 | 19 | 32 | 35 | 40 |
| Grosor de la soldadura (mm) | Acero 2.5 + 2.5 Aluminio 0.6 + 0.6 | Acero 3 + 3 Aluminio 0.8 + 0.8 | Acero 4 + 4 Aluminio 2 + 2 | Acero 4.5 + 4.5 Aluminio 2 + 2 | Aluminio 3 + 3 | Aluminio 3.5 + 3.5 |
| Ciclo de deber clasificado (%) | 50 | 50 | 50 | 50 | 50 | 50 |
| Extensión de la longitud del brazo (mm) | 400 | 400 | 400 | 480 | 480 | 480 |
| Productividad (T/min) | 68 | 68 | 60 | 50 | 50 | 50 |
| Presión del electrodo Máx. (KN) | 6 | 7.3 | 7.3 | 7.3 | 14 | 16 |
| Longitud de recorrido del electrodo (mm) | 85 | 85 | 85 | 85 | 100 | 100 |
| Consumo del agua refrigerante (L/h) | 560 | 560 | 840 | 840 | 1500 | 2400 |
| Peso (kg) | 350 | 380 | 650 | 750 | 800 | 900 |
2. Rectificador secundario trifásico DC de soldadura de proyección por puntos.
| Tipo | TZ-3 × 40 | TZ-3 × 63 | TZ-3 × 80 | TZ-3 × 100 | TZ-3 × 160 | TZ-3 × 200 |
| Capacidad nominal (KVA) | 3 × 40 | 3 × 63 | 3 × 80 | 3 × 100 | 3 × 160 | 3 × 200 |
| Tensión primaria nominal (V) | 380 | 380 | 380 | 380 | 380 | 380 |
| Frecuencia nominal (Hz) | 50 | 50 | 50 | 50 | 50 | 50 |
| Corriente de cortocircuito Máx. (KA) | 29 | 51 | 60 | 69 | 81 | 100 |
| Grosor de la soldadura (mm) | Acero 5 + 5 Aluminio 2 + 2 | Acero 6 + 6 Aluminio 3 + 3 | Acero 8 + 8 Aluminio 4 + 4 | |||
| Ciclo de deber clasificado (%) | 50 | 50 | 50 | 50 | 50 | 50 |
| Extensión de la longitud del brazo (mm) | 450 | 450 | 450 | 450 | 450 | 450 |
| Productividad (T/min) | 30 | 30 | 20 | 20 | 50 | 20 |
| Presión del electrodo Máx. (KN) | 12.5 | 12.5 | 14 | 28 | 28 | 30 |
| Carrera del electrodo (mm) | 20 | 20 | 100 | 105 | 105 | 120 |
| Consumo del agua refrigerante (L/h) | 2200 | 2200 | 2300 | 3500 | 3500 | 4000 |
| Peso (kg) | 1100 | 1100 | 2500 | 2700 | 3100 | 3500 |
TallKee Technology es fabricante especializado de equipo de soldadura por puntos DC en China. Nuestos productos principales son el posicionador de soldadura de una columna, máquina de soldadura de costura circular automática, posicionador de soldadura, manipulador de soldadura y varias máquinas de soldadura especiales, además de que en nuestra empresa nos dedicamos a investigar, desarrollar, producir y dar servicio técnico. Para información más detallada de nuestros productos, por favor visite nuestra web o póngase en contacto con nosotros.
