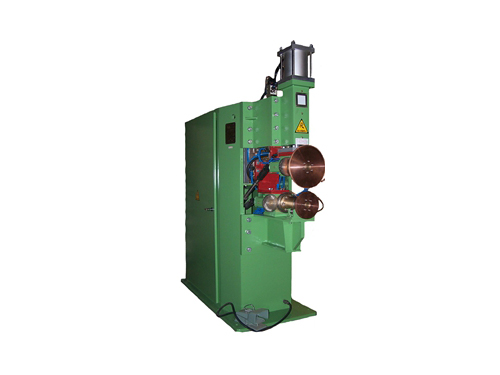

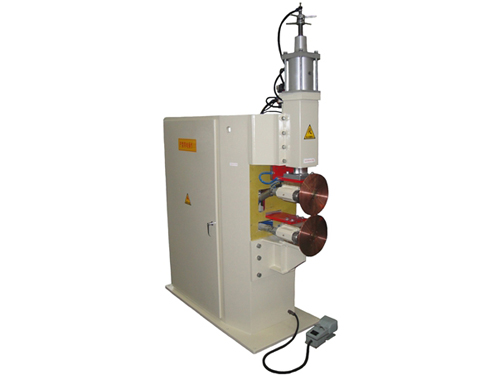

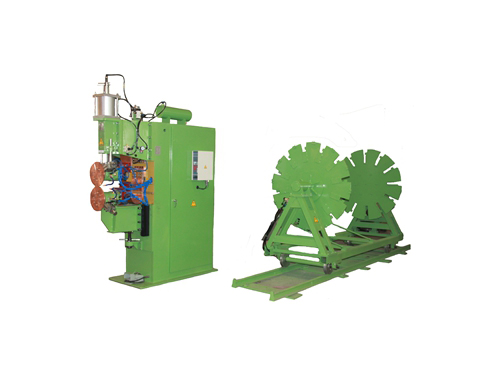

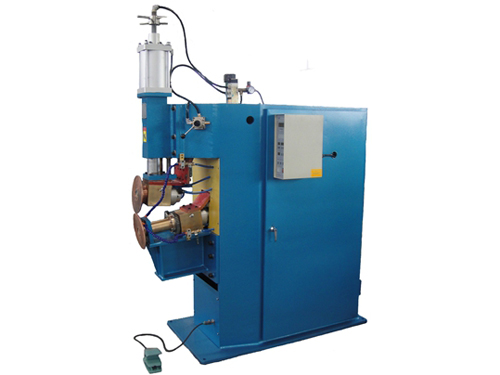

Máquina de soldadura por costura

Descripción
El soldador de costura,es un dispositivo de soldadura de metal que puede formar conexiones permanentes. Durante la soldadura, la pieza de trabajo es prensada entre dos ruedas, y conducida por rodillos cuando el proceso está en marcha. La corriente pasa a través de la pieza de trabajo y la pieza de trabajo se calienta formando el punto de soldadura, lo que forma la costura contínua.

Componentes y funciones
La máquina de soldadura por costura está compuesta de bastidor, dispositivo de prensado, rueda de soldadura, cuchillo de recorte, mecanismo de auto-regulación y controlador.
El dispositivo de presión se usa para transferir presión, ajustar la presión entre electrodos, equilibrar y compensar la abrasión de electrodos.
La rueda de soldadura adopta un modo de refrigeración de agua interna y externa, bloque conductivo de cepillo de plata que tiene buena conducción y una función de auto-compensación.
El cuchillo de recorte asegura una buena forma en la rueda de soldadura.
La potencia de soldadura puede ser dividida en tipo AC y en tipo DC de Segundo rectificador, que es opcional dependiendo del proceso de soldadura y de la pieza de trabajo.

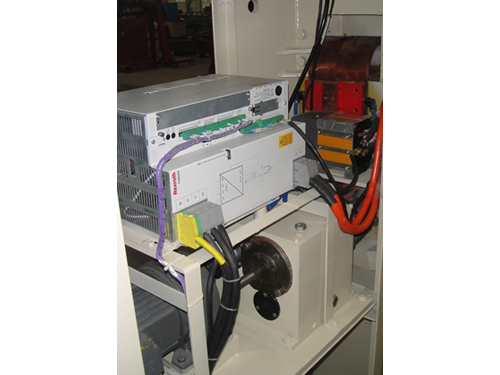

El mecanismo de regulación de la velocidad adopta un control de frecuencia y un engranaje reductor.
Todo el proceso de soldadura se maneja por un controlador.

Clasificación

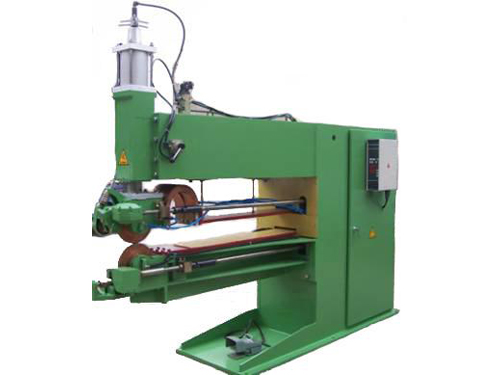

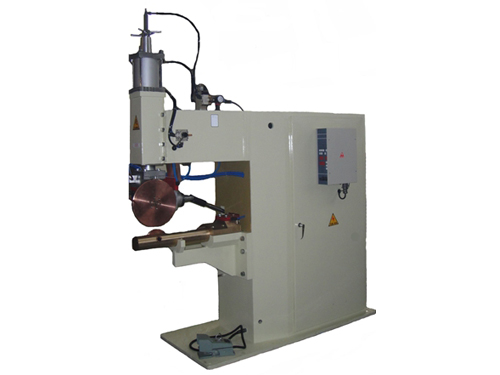

La máquina de soldadura por costura puede ser de dos tipos: de tipo AC y de tipo DC con rectificador secundario. El tipo AC se usa para soldar aleación de acero y acero bajo en carbono sin revestimiento, mientras que el tipo DC se usa con acero inoxidable, aluminio, aleación, acero revestido, etc. El tipo de soldadura básica es horizontal y longitudinal. Además, esta máquina puede ser personalizada de acuerdo con los requisitos de los clientes.

Aplicación
La máquina de soldadura por costura se usa ampliamente para contenedor de soldadura, piezas de trabajo cilíndricas, como depósitos de gasolina de coches, etc

Parámetros
1. Parámetros de la Máquina de soldadura de tipo AC

Tipo	FN-25H(Z)	FN-63H	FN-100H (Z)	FN-160H (Z)	FN-200H (Z)	FN-400Z
Capacidad Nominal (KVA)	25	25	100	160	200	400
Voltaje Primario Nominal (V)	380	380	380	380	380	380
Frecuencia Nominal (Hz)	50	50	50	50	50	50
Voltaje del circuito secundario abierto (V)	2.72 a 4.87	2.72 a 4.72	5.94 a 7.6	5.94 a 9.04	9.04 a 10	9.05 a 13.57
Ciclo de Deber Nominal (%)	50	50	50	50	50	50
Grosor de la Soldadura (mm)	0.8 + 0.8	1 + 1	1.2 + 1.2	1.8 + 1.8	2 + 2	3 + 3
Extensión de la Longitud del Brazo (mm)	250 (380)	380	600 (1000)	600 (1000)	600 (1000)	1350
Presión del electrodo Máx (KN)	2.5	2.5	7	8	10	12.6
Longitud de recorrido del Electrodo (mm)	60	60	100	130	105	105
Refrigeración por Agua (L/H)	850	850	1200	1500	2050	2440
Peso (kg)	650	650	1100	1350	1600	2100

2. Parámetros de la Mquina de soldadura de tipo DC

Tipo	FZ-100H (Z)	FZ-160H	FZ-160Z	FZ-200H	FZ-3 × 100Z	FZ-3 × 200H
Capacidad Nominal (KVA)	100	160	160	200	3 × 100	3 × 200
Voltaje Primario Nominal (V)	380	380	380	380	3-380	3-380
Frecuencia Nominal (Hz)	50	50	50	50	50	50
Voltaje del circuito secundario abierto (V)	3.52-7.04	4.52-9.05	4.52-9.05	10.6-12.67	7.33-8.64	8.8-10.4
Ciclo de Deber Nominal (%)	50	50	50	50	50	20
Grosor de la Soldadura (mm)	Acero 1.5 + 1.5	Acero  2 + 2	Acero 2 + 2	Acero 2.5 + 2.5	Aluminio 2.5 + 2.5	Aluminio 5 + 5
Extensión de la Longitud del Brazo (mm)	600(1000)	600	1000	500	1350	800
Presión del electrodo Máx (KN)	8	14	14	8.5	7.3	14
Longitud de recorrido del Electrodo (mm)	100	100	100	105	105	105
Refrigeración por Agua (L/H)	1440	1800	1800	2460	4320	5200
Peso (kg)	1200	1410	1410	1500	2500	2800

3. Parámetros de la Mquina de soldadura de tipo MF

Tipo	FTB-90H(Z)	FTB-130H	FTB-160H	FTB-200H
Capacidad Nominal (KVA)	90	130	160	200
Voltaje Primario Nominal (V)	380	380	380	380
Frecuencia Nominal (Hz)	50	50	50	50
Voltaje sin carga secundario (V)	3.52 a7.04	4.52 a9.05	4.52 a9.05	10.6 a 12.67
Ciclo de Deber Nominal (%)	50	20	50	20
Grosor de la Soldadura (mm)	Acero 1.5 + 1.5	Acero 2 + 2	Acero 2 + 2	Acero 2.5 + 2.5
Extensión de la Longitud del Brazo (mm)	600(1000)	600	1000	500
Presión del electrodo Máx (KN)	8	14	14	8.5
Longitud de recorrido del Electrodo (mm)	100	100	100	105
Refrigeración por Agua (L/H)	1440	1800	1800	2460
Peso (kg)	1200	1410	1410	1500

TallKee Technology es fabricante especializado de máquina de soldadura por costura en China. Nuestos productos principales son el posicionador de soldadura de una columna, máquina de soldadura de costura circular automática, posicionador de soldadura, manipulador de soldadura y varias máquinas de soldadura especiales, además de que en nuestra empresa nos dedicamos a investigar, desarrollar, producir y dar servicio técnico. Para información más detallada de nuestros productos, por favor visite nuestra web o póngase en contacto con nosotros.
