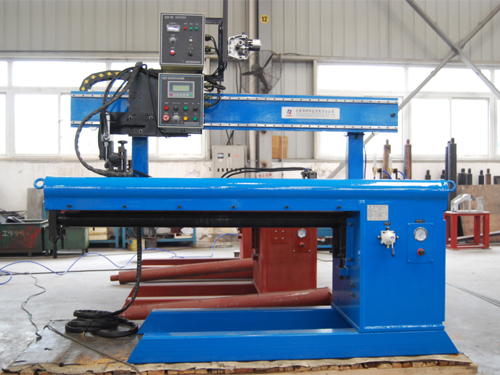

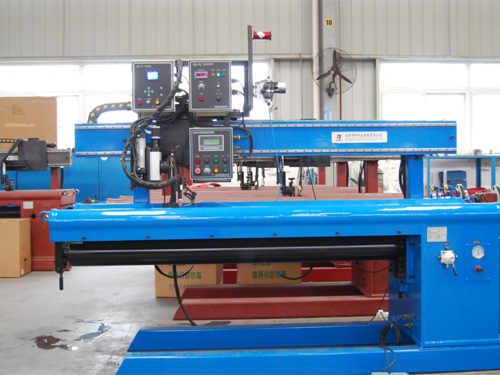

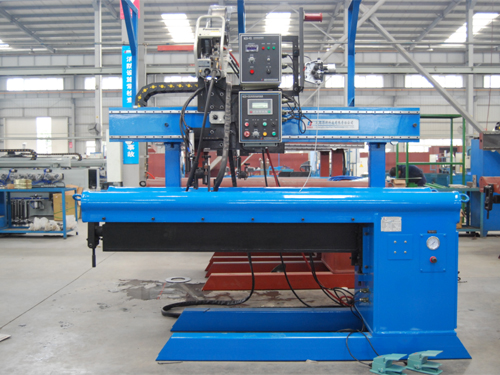

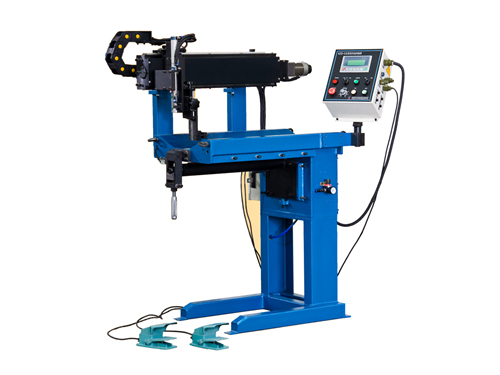

Máquina de soldadura de costura longitudinal automática

Máquina de soldadura de costura longitudinal automática

Descripción
La soldadora de costura longitudinal usa un mecanismo de compresión clave y ofrece una sujeción de las piezas de trabajo estable y un efecto refrigerante. El calor redundante puede ser descargado a través de las costuras para reducir la deformación y el sobrecalentamiento de las costuras durante la soldadura. Además, la máquina de soldadura de costura longitudinal automática es capaz de llevar a cabo soldaduras de una cara y de dos caras. Todos los materiales soldables pueden ser procesados por esta máquina, como acero inoxidable, acero de carbono, aleación de aluminio, aleación resistente al calor, aleación de titanio, etc. La estructura para las piezas de trabajo incluyen una placa de metal delgada, un rodillo, un cilindro un barril cónico, un cono truncado, etc.

Aplicación
La máquina de soldadura de costura longitudinal automática se usa ampliamente en campos de fabricación que necesitan costuras longitudinales como la industria naval, la industria del automóvil, partes de automóviles, aplicaciones para el hogar, equipamiento medico, etc.

Características de rendimiento
1. Esta máquina posee una estructura de pilares de tipo voladizo, compuesta de mesa del torno, abrazadera accesorio neumática de tipo piano, guía por raíles, mandril, carro eléctrico, mecanismo elevador de soplete, mecanismo de regulación de soplete en dos dimensiones, sustema circular de aire, sistema de control eléctrico, etc.
2. El soplete se maneja con un servo motor DC y se mueve mediante la cremallera de desplazamiento. Después del mecanizado abrasive, la superficie es plana y lisa. Como características de esta máquina cabe destacar su estabilidad y soldadura fiable.
3. La máquina de soldadura de costura longitudinal automática posee un mecanismo de compresión de tipo piano, garantizado que la costura de la soldadura se comprima de manera uniforme en el interior. El espacio o la distancia entre las claves es ajustable, para adaptarlo a diferentes piezas.
4. El mecanismo de regulación de dos dimensiones del soplete se emplea también para ajustar la posición inicial de soldadura.
5. La distancia entre el mandril y la placa de presión es ajustable.
6. Todas las tuberías de aire y cables están instalados en la cadena de arrastre. La máquina de soldadura de costura longitudinal tiene una buena apariencia y además evita que se rompan los cables y tuberías.
7. Dependiendo del grosor de las piezas de trabajo, existen dos tipos de máquinas: Máquina de tipo bolsa de gas y máquina de tipo cilindro de aire, que garantiza una abundante fuerza de presión y evita la deformación térmica durante el proceso de sellado.
8. El eje de soldadura está insertado en un molde de cobre, con lo que prove una función de protección del retroceso del gas. De acuerdo con los diferentes requisitos de los tanques y la bandeja, se pueden realizar soldaduras de una cara o de dos caras.

Proceso y modo de soldadura
Proceso de soldadura
La máquina de soldadura de costura longitudinal automática se puede usar para soldar piezas finas. Con esta máquina se pueden usar varios tipos de soldadura como soldadura TIG, soldadura MIG/MAG, soldadura de plasma PAWP y soldadura SAW. Gracias a su especial diseño, esta soldadora de costura longitudinal puede procesar soldaduras de una cara con formación trasera. Las piezas no se deformarán por el calor o serán minimizadas por la deformación térmica.
El equipamiento opcional se compone de gancho neumático, rastreador de la longitude del arco, mecanismo de centrado de soldadura, soldador oscilante, placas bases para diferentes grosores, etc.

Parámetros principales

Modelo ZFJ500 ZFJ1000 ZFJ1500 ZFJ2000 ZFJ2500 ZFJ3000
Control de la fuente de alimentación Monofásico 50 Hz AC 220V
Fuente de alimentación de la soldadura Trifásico 50 Hz AC 380V
Grosor de la soldadura 0.5 mm to 3.0 mm
Dimámetro de la soldadura interna 800 ≥ φ ≥ 80 mm 700 mm ≥ φ ≥ 115 mm 700 mm ≥ φ ≥ 155 mm 700 mm ≥ φ ≥ 185 mm 700 mm ≥ φ ≥ 200 mm 700 mm ≥ φ ≥ 220 mm
Longitud de la soldadura efectiva ≤ 500 mm ≤ 1000 mm (Estado vertical de la antorcha de soldadura), Longitud de la varilla de relleno efectiva TIG  ≤ 900 mm ≤ 1500 mm (Estado vertical de la antorcha de soldadura), Longitud de la varilla de relleno efectiva TIG  ≤ 1400 mm ≤ 2000 mm (Estado vertical de la antorcha de soldadura), Longitud de la varilla de relleno efectiva TIG  ≤ 1900 mm ≤ 2500 mm (Estado vertical de la antorcha de soldadura), Longitud de la varilla de relleno efectiva TIG  ≤ 2400 mm ≤ 3000 mm (Estado vertical de la antorcha de soldadura), Longitud de la varilla de relleno efectiva TIG  ≤ 2900 mm
Rango de velocidad de movimiento del carro 100 a 1800 mm/min
Carrera de elevación del soplete neumático 100 mm
Distancia de calibración manual del  soplete de soldaura Dirección Y: ± 30 mm Dirección Z: ± 30 mm
Corriente de soldadura Máx. 500 A

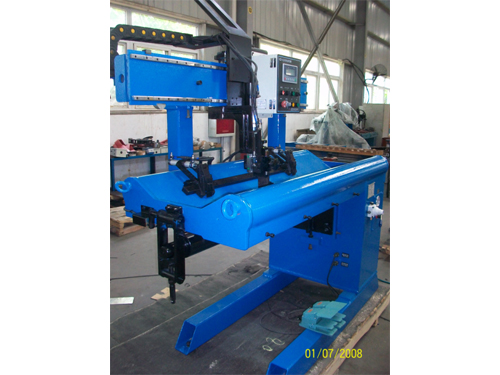

Máquina de soldadura de costura longitudinal automática trabajando

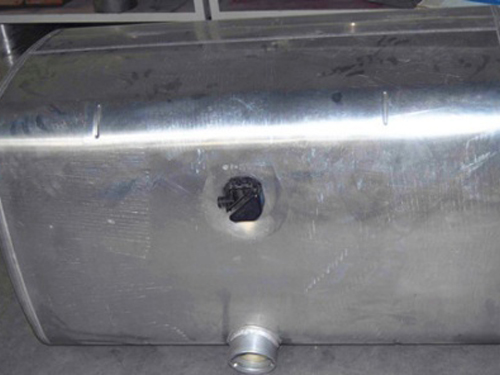

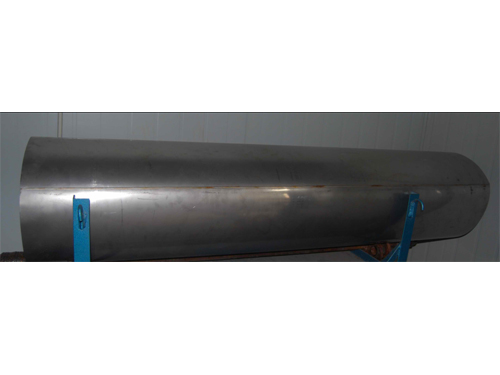

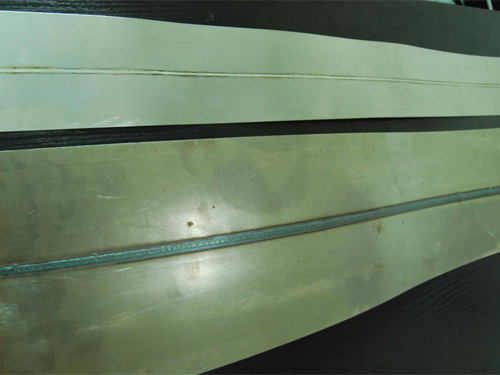

Piezas de trabajo

TallKee Technology es fabricante especializado de máquina de soldadura de costura longitudinal automática en China. Diseñamos y fabricamos varios productos de soldadura estándar como los modelos de soldadura de costura longitudinal ZFJ500, ZFJ1000, ZFJ1500, ZFJ2000, ZFJ2500 y ZFJ3000. Para más detalles, visite nuestra página web o contáctenos directamente.
