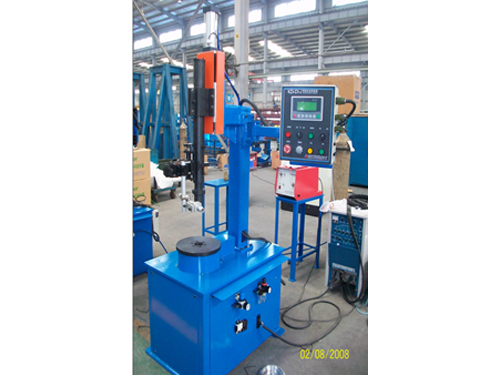

Máquina de soldadura de costura circular vertical

Descripción
El torno de soldadura vertical consiste en un cabezal rotatorio, soporte vertical rectangular, Soplete con mecanismo de elevación neumática, mecanismo de regulación manual tridimensional y el controlador principal. Esta máquina hace uso de la sección de construcción, lo que lleva a una instalación y colocación cómoda, así como una buena movilidad. Por lo tanto, instalado con la fuente de energía de sodadura correcta, la máquina de soldadura de costura circular vertical puede ser usada para manejar varios máquinas de soldadura, como soldaduras de costura circular para tuberías, placas y piezas de trabajo de bridas, etc.

Clasificación
Las máquinas de soldadura de costura circular vertical pueden ser divididas en los modelos HF-300L y HF-300LY.

Características de rendimiento
1. El cabezal de la máquina rotatoria está asignada con un mandril manual de tres mandíbulas. Además, tiene como características un gran rango de diámetro de la pieza de trabajo y es universal.
2. El cabezal de la máquina rotatoria puede cambiar los ángulos de rotación a 0º, 30 º, 45 º, 60 º y 90 º.
3. El cabezal de la máquina rotatoria es manejado por un motor DC y emplea un ajuste de velocidad progresivo. Está equipado con un interruptor detector de corriente de soldadura.
4. La máquina de soldadura de costura circular vertical tiene un mecanismo tridimensional de regulación de la antorcha de soldadura para regular la posición inicial de soldadura. Además está equipado con un mecanismo elevador usado para subir y bajar la antorcha de soldadura.
5. El torno de soldadura vertical tiene un sistema de control PLC y un interfaz de operación humano-máquina. Esta máquina se caracteriza por una gran automatización y un rendimiento estable y fiable.

Parámetros principales

Máquina de soldadura de costura circular vertical	Modelo: HF-300L	Modelo: HF-300LY
Control de la fuente de alimentación	Monofásico 50 Hz AC 220V
Fuente de alimentación de la soldadura	Trifásico 50 Hz AC 380V
Grosor de soldadura de piezas de trabajo	De acuerdo con las formas de las grietas de la soldadura
Diámetro de soldadura de la pieza de trabajo	200 mm ≥ φ ≥ 10mm	φ ≤ 600mm
Velocidad de rotación	1 a 10 rev./min	0.6 a 6.0 rev./min
Diámetro de rotación	φ≤ 600 mm
Diámetro del eje principal	φ≤ 50 mm
Peso de carga de la pieza de trabajo	≤50 kg	≤250 kg
Itinerario de movimientos de la antorcha de soldadura neumática	100 mm	150 mm
Altura de la placa frontal (Horizontal)	900 mm	720 mm
Ángulo de deflección del cabezal rotatorio	0º, 30 º,45º、60 º、90 º
Distancia de calibración de soldadura de la antorcha	Dirección X: ±30 mm                                                                  DirecciónY: ±30 mm Dirección Z: ± 50 mm
Corriente Máx. Permitida en la soldadura	500 A

Proceso de soldadura y modo
Método de localización par alas piezas de trabajo: la antorcha de soldadura es fijada y las piezas de trabajo se mueven.
Proceso de soldadura: la máquina de soldadura de costura circular verticalpuede ser emparejada con la máquina de soldadura con arco de argón, soldadura de metal con arco por gas (tipo CO2/MAG/MIG) y equipamiento de soldadura de plasma, etc. Se pueden poner juntos para formar un set de sistema de máquina de soldadura que hace que sea adecuada sobre todo para acero de carbono y acero inoxidable.

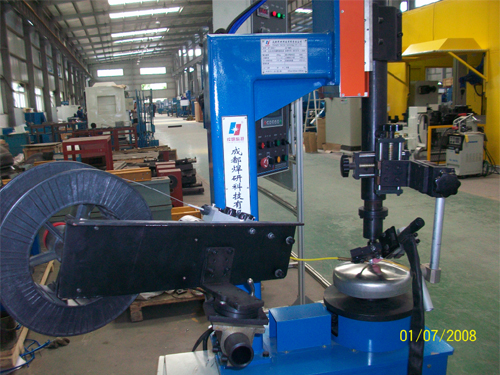

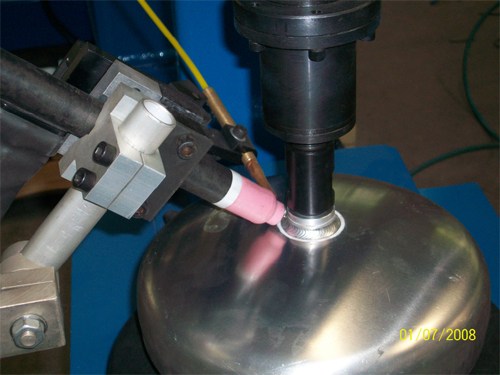

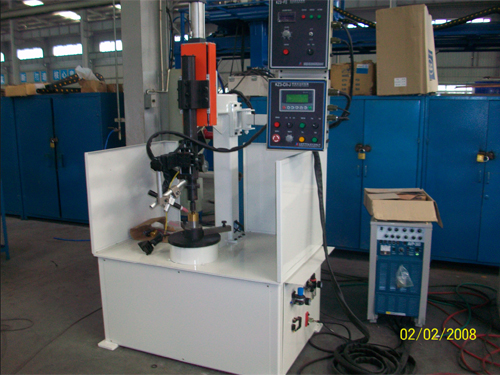

Aplicación de la máquina de soldadura de costura circular

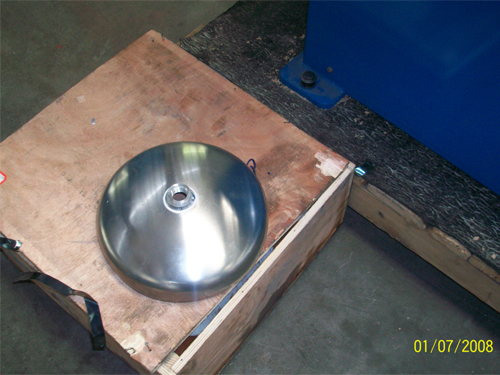

Piezas de trabajo

Aplicación de la máquina de soldadura de costura circular vertical

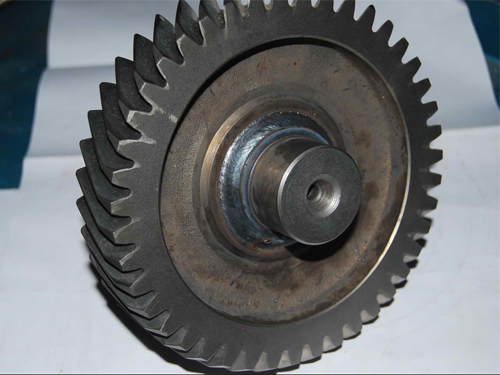

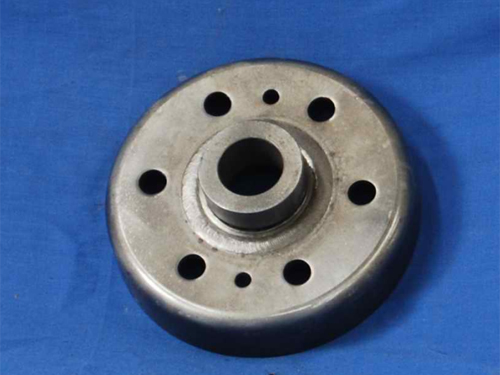

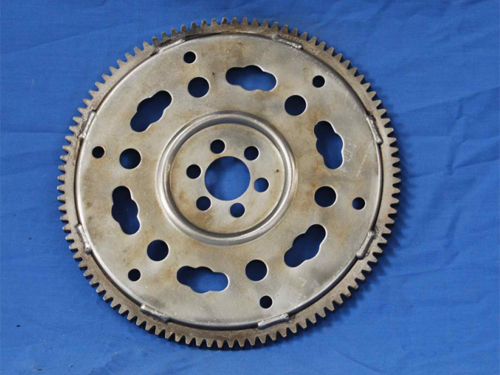

Piezas de trabajo
