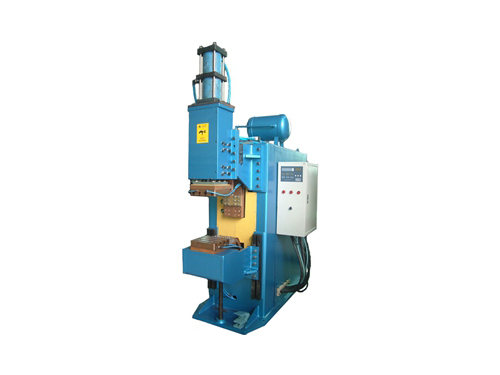

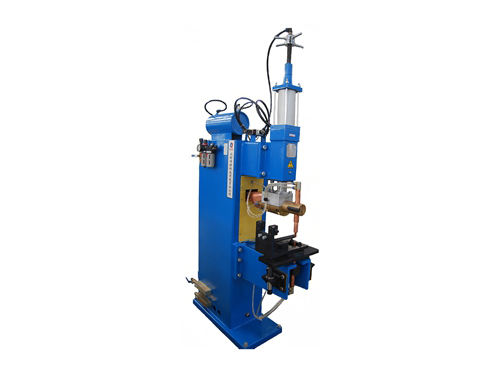

Máquina de solda ponto DC

Máquina de solda ponto DC

Descrição
A máquina DC de solda ponto tipo DZ e TZ usa um transformador de soldagem. Este transformador utiliza um diodo de silicone de alta potência para realizar a rectificação, mudar de soldagem AC para DC. É utilizado ar comprimido para a locomoção e pressão de soldagem. Todo o processo de soldagem é realizado pelos controladores tipo KD ou KD3.

Características
1. O eléctrodo do topo da máquina DC de solda ponto faz um movimento perpendicular e tem função de estabilidade.
2. A pressão de soldagem é estável, tem grande precisão e potência, baixo consumo energético e qualidade estável.
3. A operação é controlada por um interruptor uni selector de grande eficiência.

Aplicação
Para além de aço de baixo carbono, aço inoxidável, aço revestido, ligas resistentes ao calor, cobre alumínio, etc., a máquina DC de solda ponto tipo DZ e TZ é capaz de soldar metais raros tais como titânio, nióbio, bário, zircónio e placas de aço de múltiplas camadas. Esta máquina de solda ponto é utilizada em várias indústrias tais como a automotora, aeroespacial, nuclear, indústria sem fios, etc.

Classificação
A máquina DC de solda ponto pode ser classificada como:
1. Máquina de solda por ponto rectificadora Monofásica DC
2. Máquina de solda por ponto rectificadora Trifásica DC

Parâmetros
1. Máquina de solda por ponto rectificadora Monofásica DC

Tipo DZ-25 D (T) Z-40 D (T) Z -63 D (T) Z-100 D (T) Z-160 D (T) Z-200
Capacidade (KVA) 25 40 63 100 160 200
Voltagem primária (V) 380 380 380 380 380 380
Voltagem do segundo circuito aberto (V) 2.7-4.7 5.0-6.6 5.75-7.3 4.12-8.26 4.5-9.04 7.6-10
Frequência (Hz) 50 50 50 50 50 50
Corrente Max. Para curto-circuito (KA) 13 15 19 32 35 40
Espessura de soldadura (mm) Aço2.5 + 2.5 Alumínio 0.6 + 0.6 Aço3 + 3 Alumínio 0.8 + 0.8 Aço4 + 4 Alumínio 2 + 2 Aço4.5 + 4.5 Alumínio 2 + 2 Alumínio 3 + 3 Alumínio 3.5 + 3.5
Ciclo de serviço (%) 50 50 50 50 50 50
Comprimento do braço (mm) 400 400 400 480 480 480
Produtividade (T/min) 68 68 60 50 50 50
Pressão Max. Do eléctrodo(KN) 6 7.3 7.3 7.3 14 16
Curso do eléctrodo (mm) 85 85 85 85 100 100
Consumo de água refrigeradora (L/h) 560 560 840 840 1500 2400
Peso (kg) 350 380 650 750 800 900

2. Máquina de solda por ponto rectificadora Trifásica DC

Tipo TZ-3 × 40 TZ-3 × 63 TZ-3 × 80 TZ-3 × 100 TZ-3 × 160 TZ-3 × 200
Capacidade (KVA) 3 × 40 3 × 63 3 × 80 3 × 100 3 × 160 3 × 200
Voltagem primária (V) 380 380 380 380 380 380
Frequência (Hz) 50 50 50 50 50 50
Corrente Max. Para curto-circuito (KA) 29 51 60 69 81 100
Espessura de soldadura (mm) Aço5 + 5 Alumínio 2 + 2 Aço6 + 6 Alumínio 3 + 3 Aço8 + 8 Alumínio 4 + 4
Ciclo de serviço (%) 50 50 50 50 50 50
Comprimento do braço (mm) 450 450 450 450 450 450
Produtividade (T/min) 30 30 20 20 50 20
Pressão Max. Do eléctrodo(KN) 12.5 12.5 14 28 28 30
Curso do eléctrodo (mm) 20 20 100 105 105 120
Consumo de água refrigeradora (L/h) 2200 2200 2300 3500 3500 4000
Peso (kg) 1100 1100 2500 2700 3100 3500

A TallKee Technology é um fabricante e fornecedor de máquina DC de solda ponto na China. Estamos empenhados na produção de máquina de solda costura, máquina de solda para costura circular tipo horizontal, manipuladores de solda automáticos, robô de solda e várias máquinas de solda especiais, na pesquisa, desenvolvimento e serviços técnicos. Para informações mais detalhadas sobre a nossa máquina DC de solda ponto ou AC, não deixe de visitar o nosso website ou de nos contactar directamente.
