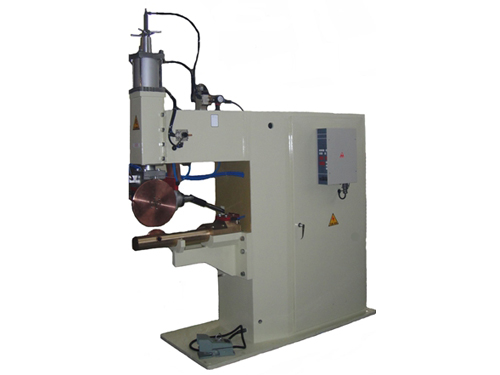

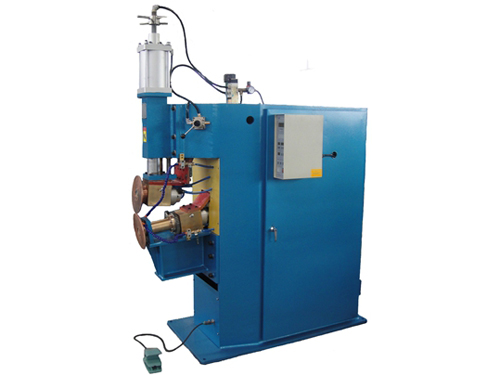

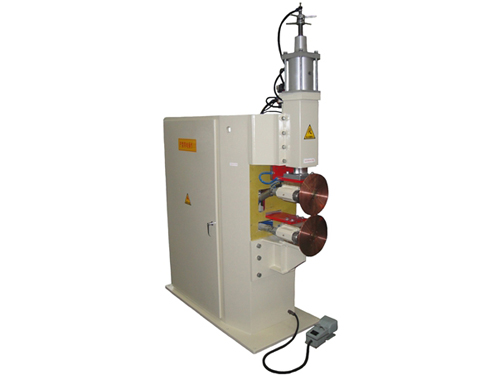

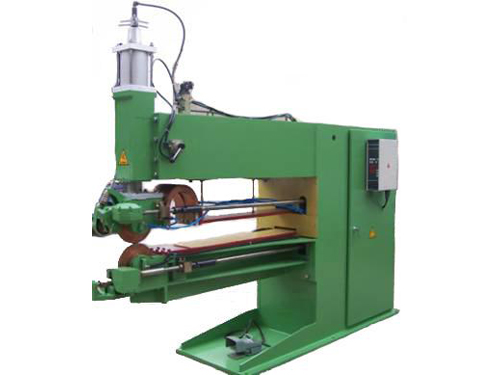

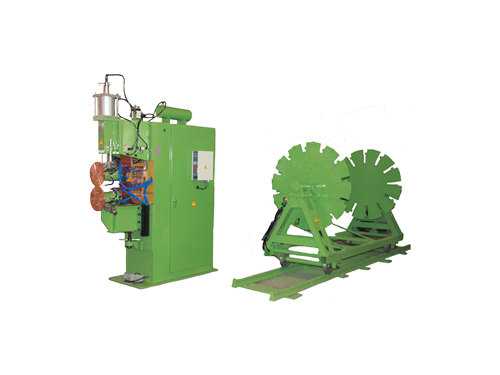

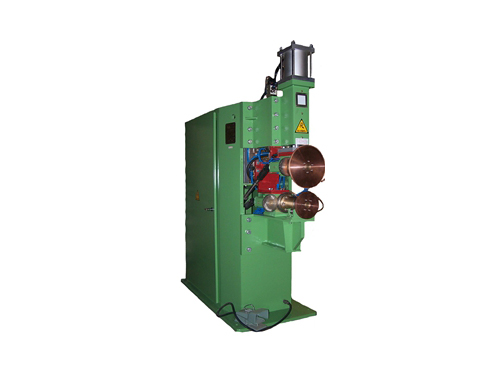

Equipamentos de solda para costura
Descrição
Os equipamentos de solda para costura durante a soldagem comprimem a peça de trabalho entre duas rodas motrizes. Quando a corrente passa pela peça de trabalho, a peça aquece nesse mesmo local e começa a produzir uma costura de soldagem.
Componentes e funções
Os equipamentos de solda para costura são geralmente compostos por estrutura, dispositivo pressionador, roda de soldagem (eléctrodo), faca de corte, fonte de energia, mecanismo regulador de velocidade e controlador.
O dispositivo pressionador transfere pressão, ajusta a pressão entre eléctrodos de forma igual e compensa a abrasão dos eléctrodos.
A roda de soldagem (eléctrodo) tem modo de refrigeração interno e externo, bloco condutor de escova prata bom condutor e com função de auto-compensação.
A faca de corte assegura a boa forma da roda de soldagem.
A fonte de alimentação pode ser dividida em tipos AC e DC, dependendo do tipo de trabalho necessário.

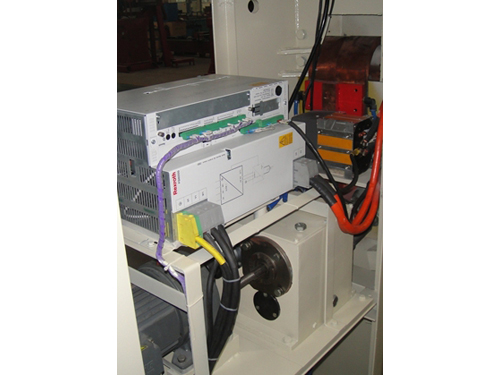

O mecanismo regulador de velocidade usa um controlo de frequência e uma engrenagem redutora.
O controlador controla todo o processo de soldagem.
Classificação
Os equipamentos de solda para costura: O tipo AC é utilizado na soldagem de aço baixo carbono não revestimento e ligas de aço. O tipo DC é utilizado na soldagem de aço inoxidável, alumínio, aço de revestimento, etc. O soldador padrão é de costura horizontal e longitudinal. As nossas máquinas podem ser personalizadas.
Aplicação
Os equipamentos de solda para costura são utilizados na soldagem de contentores, cilindros, depósitos de combustível, tubos de escape, etc.
Parâmetros
1. Equipamentos de solda para costura AC
| Tipo | FN-25H(Z) | FN-63H | FN-100H (Z) | FN-160H (Z) | FN-200H (Z) | FN-400Z |
| Capacidade (KVA) | 25 | 25 | 100 | 160 | 200 | 400 |
| Voltagem primária (V) | 380 | 380 | 380 | 380 | 380 | 380 |
| Frequência (Hz) | 50 | 50 | 50 | 50 | 50 | 50 |
| Voltagem do segundo circuito aberto (V) | 2.72 a 4.87 | 2.72 a 4.72 | 5.94 a 7.6 | 5.94 a 9.04 | 9.04 a 10 | 9.05 a 13.57 |
| Ciclo de serviço (%) | 50 | 50 | 50 | 50 | 50 | 50 |
| Espessura de soldagem (mm) | 0.8 + 0.8 | 1 + 1 | 1.2 + 1.2 | 1.8 + 1.8 | 2 + 2 | 3 + 3 |
| Comprimento do braço (mm) | 250 (380) | 380 | 600 (1000) | 600 (1000) | 600 (1000) | 1350 |
| Pressão Max. Do eléctrodo(KN) | 2.5 | 2.5 | 7 | 8 | 10 | 12.6 |
| Curso do eléctrodo (mm) | 60 | 60 | 100 | 130 | 105 | 105 |
| Consumo de água refrigeradora (L/h) | 850 | 850 | 1200 | 1500 | 2050 | 2440 |
| Peso (kg) | 650 | 650 | 1100 | 1350 | 1600 | 2100 |
2. Equipamentos de solda para costura DC
| Tipo | FZ-100H (Z) | FZ-160H | FZ-160Z | FZ-200H | FZ-3 × 100Z | FZ-3 × 200H |
| Capacidade (KVA) | 100 | 160 | 160 | 200 | 3 × 100 | 3 × 200 |
| Voltagem primária (V) | 380 | 380 | 380 | 380 | 3-380 | 3-380 |
| Frequência (Hz) | 50 | 50 | 50 | 50 | 50 | 50 |
| Voltagem do segundo circuito aberto (V) | 3.52-7.04 | 4.52-9.05 | 4.52-9.05 | 10.6-12.67 | 7.33-8.64 | 8.8-10.4 |
| Ciclo de serviço (%) | 50 | 50 | 50 | 50 | 50 | 20 |
| Espessura de soldagem (mm) | Aço 1.5 + 1.5 | Aço 2 + 2 | Aço 2 + 2 | Aço 2.5 + 2.5 | Alumínio 2.5 + 2.5 | Alumínio 5 + 5 |
| Comprimento do braço (mm) | 600(1000) | 600 | 1000 | 500 | 1350 | 800 |
| Pressão Max. Do eléctrodo(KN) | 8 | 14 | 14 | 8.5 | 7.3 | 14 |
| Curso do eléctrodo (mm) | 100 | 100 | 100 | 105 | 105 | 105 |
| Consumo de água refrigeradora (L/h) | 1440 | 1800 | 1800 | 2460 | 4320 | 5200 |
| Peso (kg) | 1200 | 1410 | 1410 | 1500 | 2500 | 2800 |
3. Equipamentos de solda para costura MF
| Tipo | FTB-90H(Z) | FTB-130H | FTB-160H | FTB-200H |
| Capacidade (KVA) | 90 | 130 | 160 | 200 |
| Voltagem primária (V) | 380 | 380 | 380 | 380 |
| Frequência (Hz) | 50 | 50 | 50 | 50 |
| Voltagem do segundo circuito aberto (V) | 3.52 a 7.04 | 4.52 a 9.05 | 4.52 a 9.05 | 10.6 a 12.67 |
| Ciclo de serviço (%) | 50 | 20 | 50 | 20 |
| Espessura de soldagem (mm) | Aço 1.5 + 1.5 | Aço 2 + 2 | Aço 2 + 2 | Aço 2.5 + 2.5 |
| Comprimento do braço (mm) | 600(1000) | 600 | 1000 | 500 |
| Pressão Max. Do eléctrodo(KN) | 8 | 14 | 14 | 8.5 |
| Curso do eléctrodo (mm) | 100 | 100 | 100 | 105 |
| Consumo de água refrigeradora (L/h) | 1440 | 1800 | 1800 | 2460 |
| Peso (kg) | 1200 | 1410 | 1410 | 1500 |
A TallKee Technology é um fabricante profissional de equipamentos de solda para costura na China. Estamos empenhados na produção de máquina de solda costura, máquina de solda para costura circular tipo horizontal, manipuladores de solda automáticos, robô de solda e várias máquinas de solda especiais, na pesquisa, desenvolvimento e serviços técnicos. Para informações mais detalhadas sobre os nossos equipamentos de solda para costura, não deixe de visitar o nosso website ou de nos contactar directamente.
