Máquina de solda para costura circular tipo horizontal
Descrição

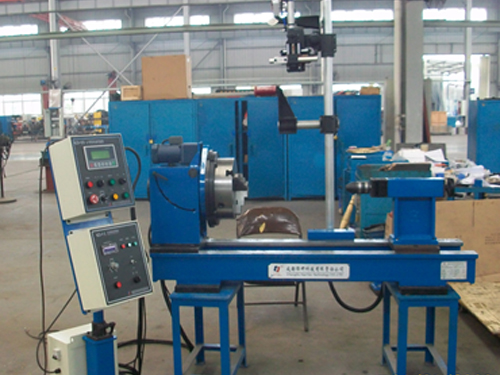

A máquina solda de costura circular horizontal é composta pela cama do torno, mesa rotativa, mecanismo de viagem, cabeçote móvel pneumático, tocha, mecanismo de elevação pneumático, mecanismo de regulação tridimensional e controlador de solda automático KZ3-CII. Esta máquina de solda para costura circular tipo horizontal tem um sistema de solda completo, incluindo soldagem a arco argôn, soldagem a arco gás metal, soldagem plasma e soldagem de outras fontes.
A máquina solda de costura circular horizontal é fácil de instalar e tem boa mobilidade. Com a fonte de energia apropriada, esta máquina de solda para costura circular tipo horizontal pode conduzir automaticamente diferentes processos de solda circulares. A máquina solda de costura circular horizontal é adequada para peças de trabalho que requeiram soldagem circular de alta qualidade, com diferentes texturas, tamanhos ou formas. As juntas soldadas têm diferentes tipos tais como, junta de topo, junta de meia madeira, junta inferior, etc. Peças de trabalho similares incluem, reservatório de ar, bocais de incêndio, eixo de transmissão, abafador, silenciador e tubo de flange, etc.
Classificação
A máquina solda de costura circular horizontal pode ser subclassificada em HF-300W, HF-300W-Ⅱ e HF-300WS duplo horizontal máquina de solda para costura circular tipo horizontal.
Parâmetros técnicos
| Máquina solda de costura circular horizontal | HF-300W | HF-300W-Ⅱ | HF-300WS |
| Fonte do controlo | Monofásico 50 Hz AC 220V | ||
| Fonte do soldador | Trifásico 50 Hz AC 380V | ||
| Espessura da peça de trabalho | De acordo com a forma da fenda da solda | ||
| Diâmetro da peça de trabalho | 200 mm ≥ φ ≥ 10 mm | 250 mm ≥ φ ≥ 10 mm | 200 mm ≥ φ ≥ 10 mm |
| Comprimento de solda efectiva | ≤ 1200 mm | ||
| Velocidade giratória | 1 to 10 rev/min | 0.6 to 6 rev/min | 1 to 10 rev/min |
| Diâmetro giratório da peça de trabalho | Φ ≤ 550 mm | ||
| Diâmetro do eixo principal | Φ ≤ 50 mm | Φ ≤ 100 mm | Φ ≤ 50 mm |
| Peso da peça de trabalho | ≤ 50 kg | ≤ 100 kg | ≤ 50 kg |
| Movimento pneumático da tocha | 100 mm | ||
| Curso pneumático do cabeçote móvel | 150 mm | ||
| Ângulo de deflexão da mesa giratória | 0º, 30 º, 45 º, 60 º, 90 º | ||
| Alcance do ajuste fino manual da tocha | Direção X: ± 30 mm Direção Y: ± 30 mm Direção Z: ± 30 mm | Direção X: ± 30 mm Direção Y: ± 30 mm Direção Z: ± 50 mm | |
| Potência de soldagem máxima | 500A | 800A | |
Processo e modo de soldagem
Método para posicionar as peças de trabalho: A tocha está fixa e as peças de trabalho giram.
Processo de soldagem: A máquina de solda para costura circular tipo horizontal pode ser combinado com equipamento de soldagem a arco argôn, soldagem a arco gás metal (tipo CO2/MAG/MIG), soldagem plasma, etc. Ela é adequada principalmente para soldar aço carbono e aço inoxidável.
atuação
1. A proa rotativa tem um mandril de três mordentes manual de grande diâmetro e é universal.
2. A proa rotativa pode mudar os ângulos de rotação para 0º, 30 º, 45 º, 60 º e 90 º, atingindo os requisitos do posicionamento para soldagem de navios (estes ângulos de deflexão não estão disponíveis pelo topo do cabeçote móvel exceptuando 0º).
3. A máquina solda de costura circular horizontal tem um topo do cabeçote móvel e permite uma rápida instalação e posicionamento do produto. Portanto, os tempos de preparação e de soldagem podem ser bastante diminuídos por esta máquina de solda para costura circular tipo horizontal de grande eficiência.
4. A proa rotativa é movida por um motor DC gear motor e permite um ajuste da velocidade estável. Está ainda equipado com um interruptor de corrente para a solda.
5. A máquina solda para costura circular tipo horizontal tem um mecanismo de ajuste tridimensional da tocha para permitir a regulação manual da posição inicial de soldagem. Para mais, a máquina solda de costura circular horizontal tem ainda instalado um mecanismo pneumático para levantar ou descer a tocha.
6. Opções.

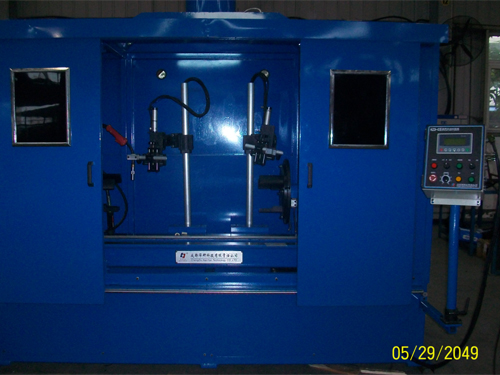

A máquina de solda para costura circular tipo horizontal pode ser equipada com mais de duas tochas.

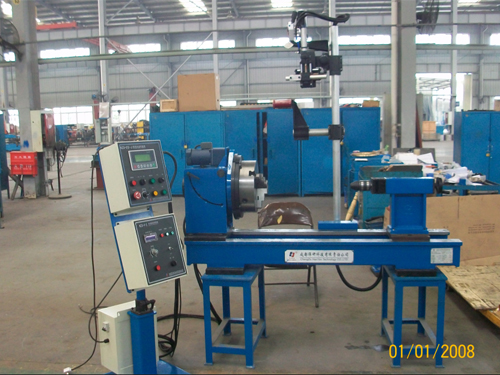

Imagem 1: TIG e haste de enchimento

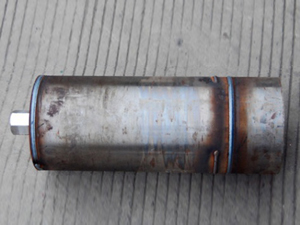

Peças de trabalho
A TallKee Technology é um fabricante profissional de máquina de solda para costura circular tipo horizontal na China. Estamos empenhados na produção de linhas de solda automáticas, máquina solda de costura circular, manipulador de solda automático, estação de trabalho robô e várias máquinas de solda especiais, na pesquisa, desenvolvimento e serviços técnicos. Para informações mais detalhadas sobre a nossa máquina de solda para costura circular tipo horizontal, não deixe de visitar o nosso website ou de nos contactar directamente.
