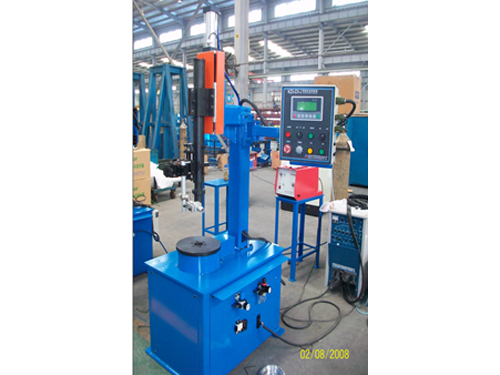

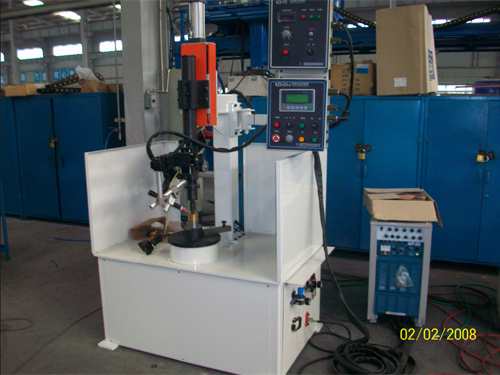

Máquina de solda para costura circular tipo vertical

Descrição
Esta máquina consiste em proa giratória, apoio rectangular vertical, mecanismo de elevação pneumático da tocha, mecanismo regulador tridimensional manual e controlador principal. Esta máquina de solda tipo vertical tem uma construção modular, tornando-a de fácil instalação e mobilidade. Instalada com a fonte de alimentação indicada, a máquina de solda para costura circular tipo vertical pode executar soldagens circulares automaticamente tais como em tubos, chapas, flanges, etc.

Classificação
A máquina para solda de costura circular tipo vertical é subdividida em HF-300L tipo vertical e HF-300LY tipo circular.

Atuação
1. A proa rotativa tem um mandril de três mordentes manual de grande diâmetro e é universal.
2. A proa rotativa pode mudar os ângulos de rotação para 0º, 30 º, 45 º, 60 º e 90 º
3. A proa rotativa é movida por um motor DC gear motor e permite um ajuste da velocidade estável. Está ainda equipado com um interruptor de corrente para a solda.
4. A máquina de solda para costura circular tipo vertical em um mecanismo de ajuste tridimensional da tocha para permitir a regulação manual da posição inicial de soldagem. Para mais, a máquina solda de costura circular horizontal tem ainda instalado um mecanismo pneumático para levantar ou descer a tocha.
5. A máquina para solda de costura circular tipo vertical usa um sistema de controlo PLC com interface humana, tendo ela uma grande automação e sendo estável e confiável.

Parâmetros

Máquina de solda para costura circular tipo vertical	Modelo: HF-300L	Modelo: HF-300LY
Fonte do controlo	Monofásico 50 Hz AC 220V
Fonte do soldador	Trifásico 50 Hz AC 380V
Espessura da peça de trabalho	De acordo com a forma da fenda da solda
Diâmetro da peça de trabalho	200 mm ≥ φ ≥ 10mm	φ ≤ 600mm
Velocidade giratória	1 a 10 rev./min	0.6 a 6.0 rev./min
Diâmetro giratório da peça de trabalho	φ≤ 600 mm
Diâmetro do eixo principal	φ≤ 50 mm
Peso da peça de trabalho	≤50 kg	≤250 kg
Movimento pneumático da tocha	100 mm	150 mm
Altura da chapa frontal (Horizontal)	900 mm	720 mm
Ângulo de deflexão da mesa giratória	0º, 30º 45º60º90º
Alcance do ajuste fino manual da tocha	Direção X: ±30 mm                                                                  Direção Y: ±30 mm Direção Z: ± 50 mm
Potência de soldagem máxima	500 A

Processo e modo de soldagem
Método para posicionar as peças de trabalho: A tocha está fixa e as peças de trabalho giram Processo de soldagem: A máquina de solda para costura circular tipo vertical pode ser combinado com equipamento de soldagem a arco argôn (com ou sem haste), soldagem a arco gás metal (tipo CO2/MAG/MIG), soldagem plasma, etc. Ela é adequada principalmente para soldar aço carbono e aço inoxidável.

Aplicações

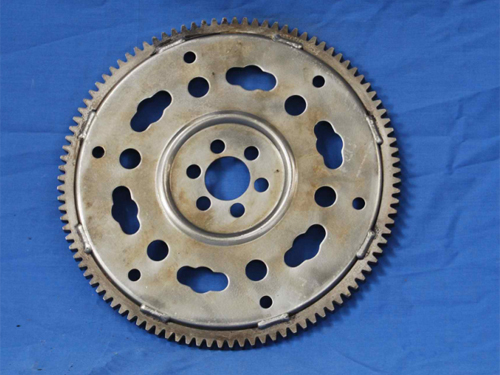

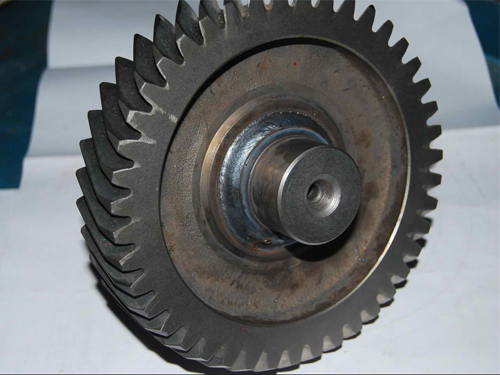

Peças de trabalho

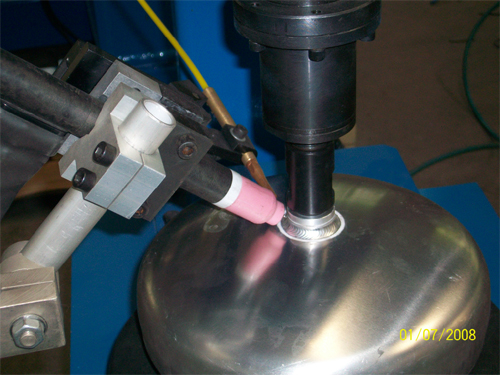

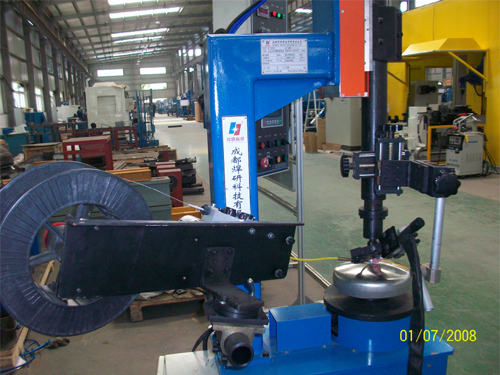

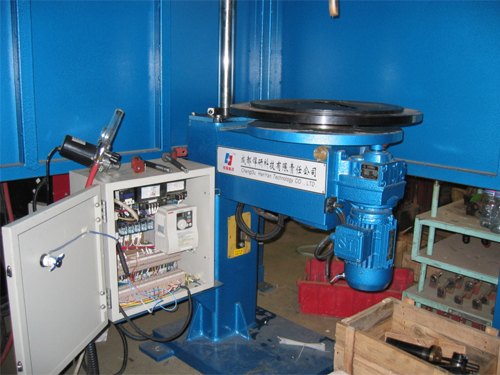

Aplicações da Máquina de solda tipo vertical

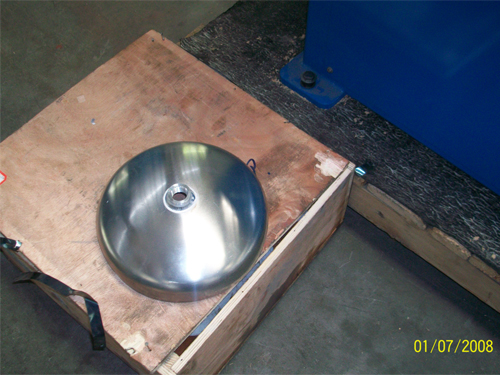

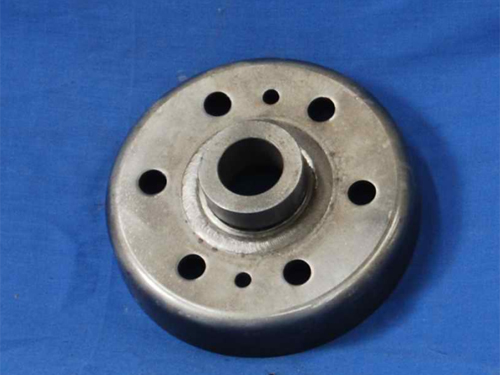

Peças de trabalho

A TallKee Technology é um fabricante profissional de máquina de solda para costura circular tipo vertical na China. Estamos empenhados na produção de linhas de solda automáticas, máquina solda de costura circular, manipulador de solda automático, estação de trabalho robô e várias máquinas de solda especiais, na pesquisa, desenvolvimento e serviços técnicos. Para informações mais detalhadas sobre a nossa máquina de solda para costura circular tipo vertical (máquina de solda tipo vertical), não deixe de visitar o nosso website ou de nos contactar directamente.
