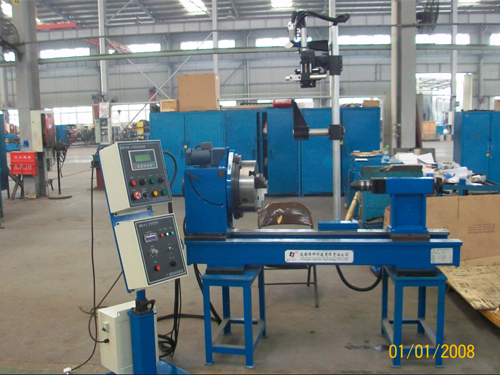

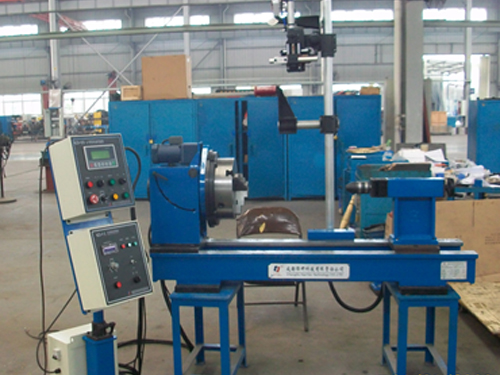

Горизонтальная Установка Сварки Кольцевых Швов

Описание
Горизонтальная установка сварки кольцевых швов состоит из стола, поворотного стола, механизма перемещения, гидравлической задней бабки, пневматического механизма позиционирования сварной горелки, механизма трехмерного регулирования, автоматического контроллера KZ3-CII. Данная установка сварки кольцевых швов является полноценной сварной системой для аргонодуговой сварки, плазменной сварки, газопламенной сварки и др.
Горизантальная установка сварки кольцевых швов имеем модульную конструкцию. Это обеспечивает простоту установки и демонтажа, а также высокую мобильность. При использовании правильного источника питания, эта сварочная машина автоматически контролирует весь процесс сварки. Горизонтальная установка сварки кольцевых швов подходит для обработки деталей различных форм и размеров из различных материалов. Она подходит для сварки деталей в стык, в нахлест и др. Она подходит для производства выхлопных труб, мостов, приводных валов и др.

Классификация
Горизонтальная установка сварки кольцевых швов может быть классифицирована на несколько моделей: установка сварки горизонтальных швов HF-300W, машина сварки кольцевых швов HF-300W и машина для сварки двойного кольцевого шва HF-300WS.

Основные Параметры

Горизонтальная установка сварки кольцевых швов	HF-300W	HF-300W-Ⅱ	HF-300WS
Источник питания  для блока управления	1 фаза 50 Гц AC 220V
Источник питания для сварки	3 фазы 50 Гц AC 380V
Толщина детали сварки	Зависит от изгиба детали
Диаметр сварки	200 мм ≥ φ ≥ 10 мм	250 мм ≥ φ ≥ 10 мм	200 мм ≥ φ ≥ 10 мм
Эффективная длина сварки	≤ 1200 мм
Скорость вращения	1 - 10 об/мин	0.6 - 6 об/мин	1 - 10 об/мин
Rotary Diameter of Work Piece	Φ ≤ 550 мм
Диаметр основного вала	Φ ≤ 50 мм	Φ ≤ 100 мм	Φ ≤ 50 мм
Вес детали	≤ 50 кг	≤ 100 кг	≤ 50 кг
Перемещение сварочной горелки	100 мм
Ход пневматической задней бабки	150 мм
Угол поворотного стола	0º, 30 º, 45 º, 60 º, 90 º
Расстояние ручной регулировки сварной горелки	X ось: ± 30 мм Y ось: ± 30 мм Z ось: ± 30 мм		X ось: ± 30 мм Y ось: ± 30 мм Z ось: ± 50 мм
Макс. Сила тока при сварке	500A		800A

Режим сварки
Метод позиционирования рабочей детали: фиксированная горелка и подвижная деталь.
Сварочный процесс: установка сварки кольцевых швов может быть оснащена блоком аргонодуговой сварки, плазменной сварки, газопламенной сварки и др.

Рабочие Характеристики
1. Поворотный нос направляется при помощи трехчелюстного зажима. Эта деталь отличается универсальностью для работы с деталями различных размеров.
2. Угол поворота стола может меняться в рамках 0º, 30 º, 45 º, 60 º и 90 º в зависимости от требований к положению сварки (задняя бабка может иметь только нулевой уклон).
3. Горизонтальная установка сварки кольцевых швов отличается простой фиксации детали, за счет наличия задней бабки. Это сокращает время настройки машины и позволяет максимизировать эффективность всего процесса сварки.
4. Поворотный стол имеем привод постоянного тока с бесступенчатой системой смены скоростей.
5. Установка сварки кольцевых швов оснащается блоком трехмерного позиционирования сварочной горелки, которая позволяет как вручную, так и автоматически налаживать положение сварной головки. Для поднятия и опускания горелки установка оснащена пневматическим механизмом.
6. Опции

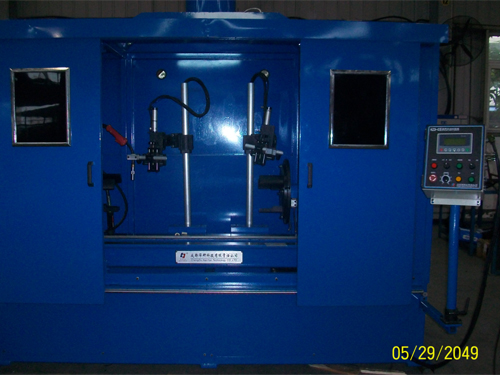

Горизонтальная установка сварки кольцевых швов может быть оснащена более чем 2 сварочными головками, для осуществления сварки двойного, тройного и других видов швов.

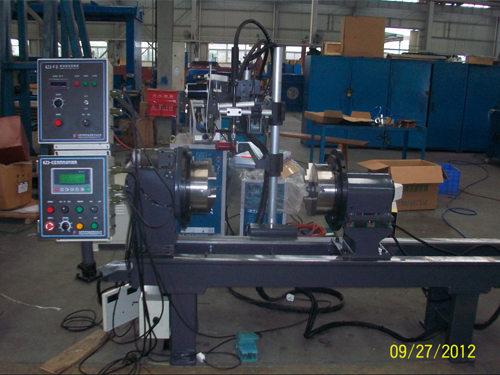

Изображение 1: установка сварки неплавящимся электродом в среде инертного газа

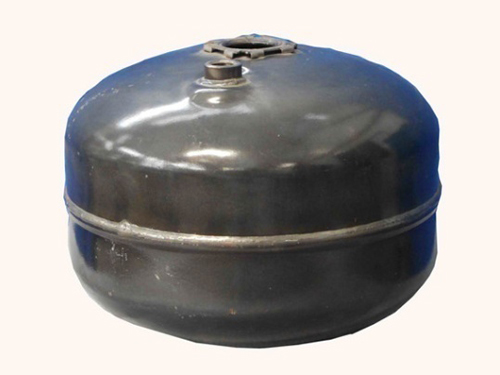

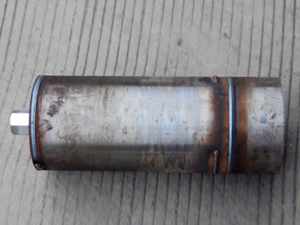

Детали для обработки

TallKee Technology специализируется на производстве горизонтальных установок сварки кольцевых швов в Китае. Мы также предлагаем автоматические сварочные линии, горизонтальные установки сварки продольных швов, сварочные манипуляторы, роботизированные сварочные комплексы и другие специальные машины. Мы занимаемся разработкой, производством, распространением и обслуживанием сварочного оборудования. Для получения более подробной информации, свяжитесь с нами или посетите наш сайт.
