Вертикальная Установка Сварки Кольцевых Швов

Описание
Вертикальная установка сварки кольцевых швов состоит из поворотного стола, прямоугольной базы, пневматического механизма позиционирования сварочной горелки, ручного механизма трехмерного управления, основного контроллера. Вертикальная установка сварки кольцевых швов имеет модульную конструкцию, что обеспечивает мобильность машины и простоту фиксации и демонтажа. При оснащении установки источником питания, данное сварочное оборудование подходит для реализации автоматической сварки труб, листов, фланцев и др.

Классификация
Мы предлагаем несколько моделей вертикальных установок сварки кольцевых швов: вертикальная установка шовной сварки HF-300L и вертикальная установка сварки кольцевых швов HF-300LY.

Рабочие Характеристики
1. Ручной зажим установлен на рабочем столе, он предназначен для работы с большими деталями. Это обеспечивает универсальность сварочной установки.
2. Поворотный стол может работать под различными углами: 0º, 30º, 45º, 60º и 90º.
3. Поворотный стол имеет электрический привод. Он также оснащается бесступенчатой системой переключение скоростей.
4. Установка сварки кольцевых швов оснащается трехмерным блоком позиционирования сварочной горелки, что обеспечивает высокую точность. Для подъема и опускания горелки используется пневматическая система.
5. Установка сварки кольцевых швов имеет ПЛК контроллер и удобный рабочий интерфейс. Поэтому данная установка имеет высокий уровень автоматизации и отличается высокой надежностью.

Основные Параметры

Вертикальная установка сварки кольцевых швов	модель: HF-300L	модель: HF-300LY
Источник питания для блока управления	1 фаза 50 Гц AC 220V
Источник питания для сварки	3 фазы 50  Гц AC 380V
Толщина детали сварки	Зависит от формы детали
Диаметр сварки детали	200 мм ≥ φ ≥ 10мм	φ ≤ 600мм
Скорость вращения	1 - 10 об/мин	0.6 - 6.0 об/мин
Диаметр вращения	φ≤ 600 мм
Диаметр основного вала	φ≤ 50 мм
Вес детали	≤50 кг	≤250 кг
Перемещение сварочной горелки	100 мм	150 мм
Высота ребра детали	900 мм	720 мм
Угол поворотного стола	0º, 30 º,45º、60 º、90 º
Расстояние точной настройки положения горелки	X ось: ±30 мм                                                                  Y ось: ±30 мм Z ось: ± 50 мм
Макс. Сила тока	500 A

Режимы и Процесс Сварки
Режим позиционирования рабочей детали: фиксированная горелка и подвижная деталь.
Сварочный процесс: вертикальная установка сварки кольцевых швов подходит для аргонодуговой сварки, дуговой сварки в среде газа, плазменной сварки и др. Данная установка подходит для работы с углеродистой и нержавеющей стали. Она работает автоматически.

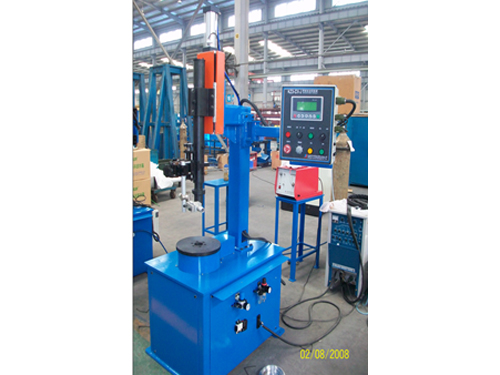

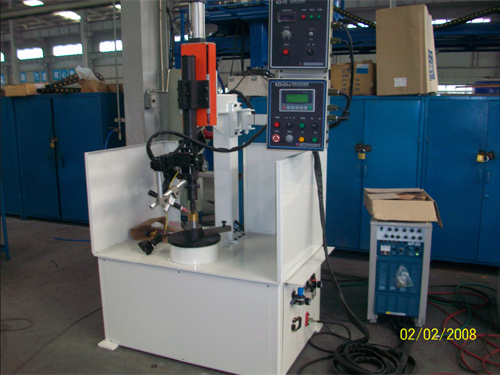

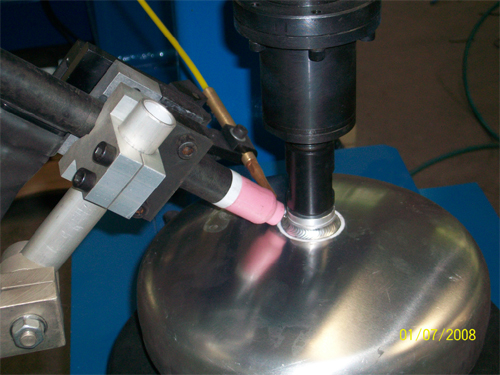

Применение Вертикальной Установки Сварки Кольцевых Швов

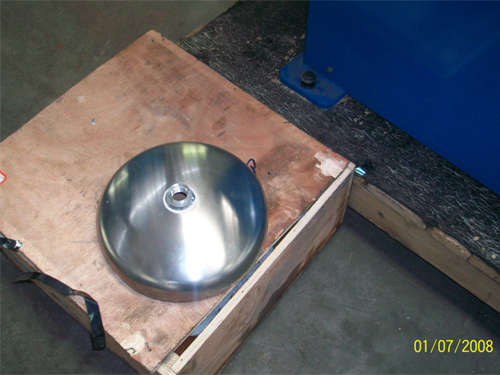

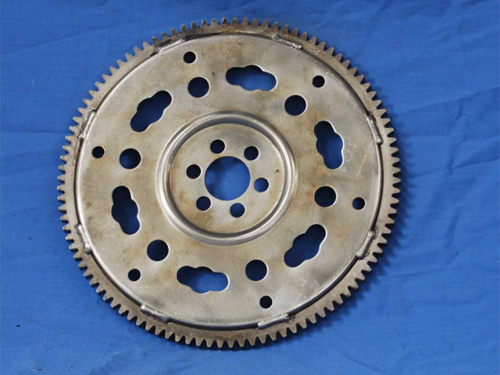

Рабочие Детали

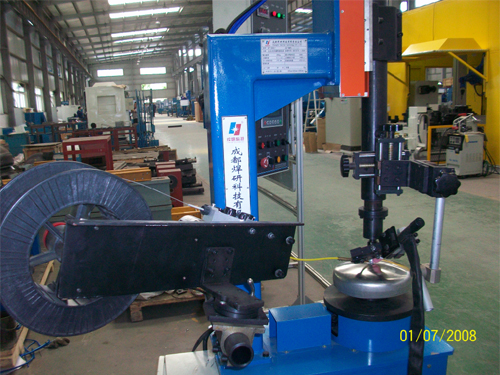

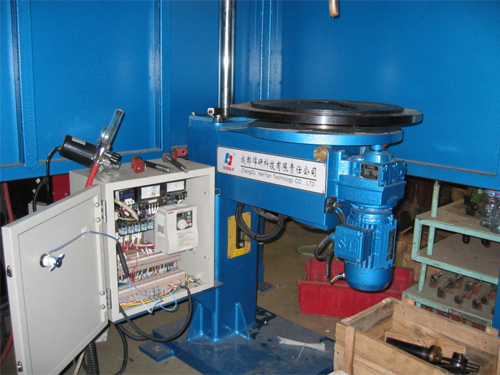

Применение Вертикальной Сварочной Установки

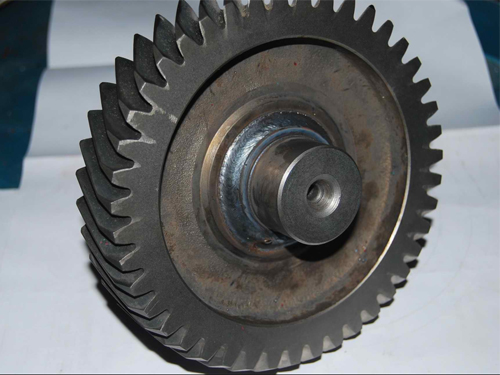

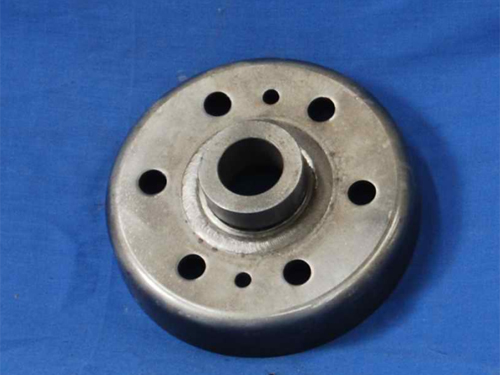

Рабочие Детали

TallKee Technology специализируется на производстве вертикальных установок сварки кольцевых швов в Китае. Мы также предлагаем автоматические линии сварки, сварочные манипуляторы, роботизированные системы сварки, специализированное сварочное оборудование. Мы занимаемся разработкой, производством, распространением и обслуживанием нашего оборудования. Для получения более полной информации о наших вертикальных установках сварки кольцевых швов, пожалуйста, посетите нашу страничку в интернете или свяжитесь с нами напрямую.
